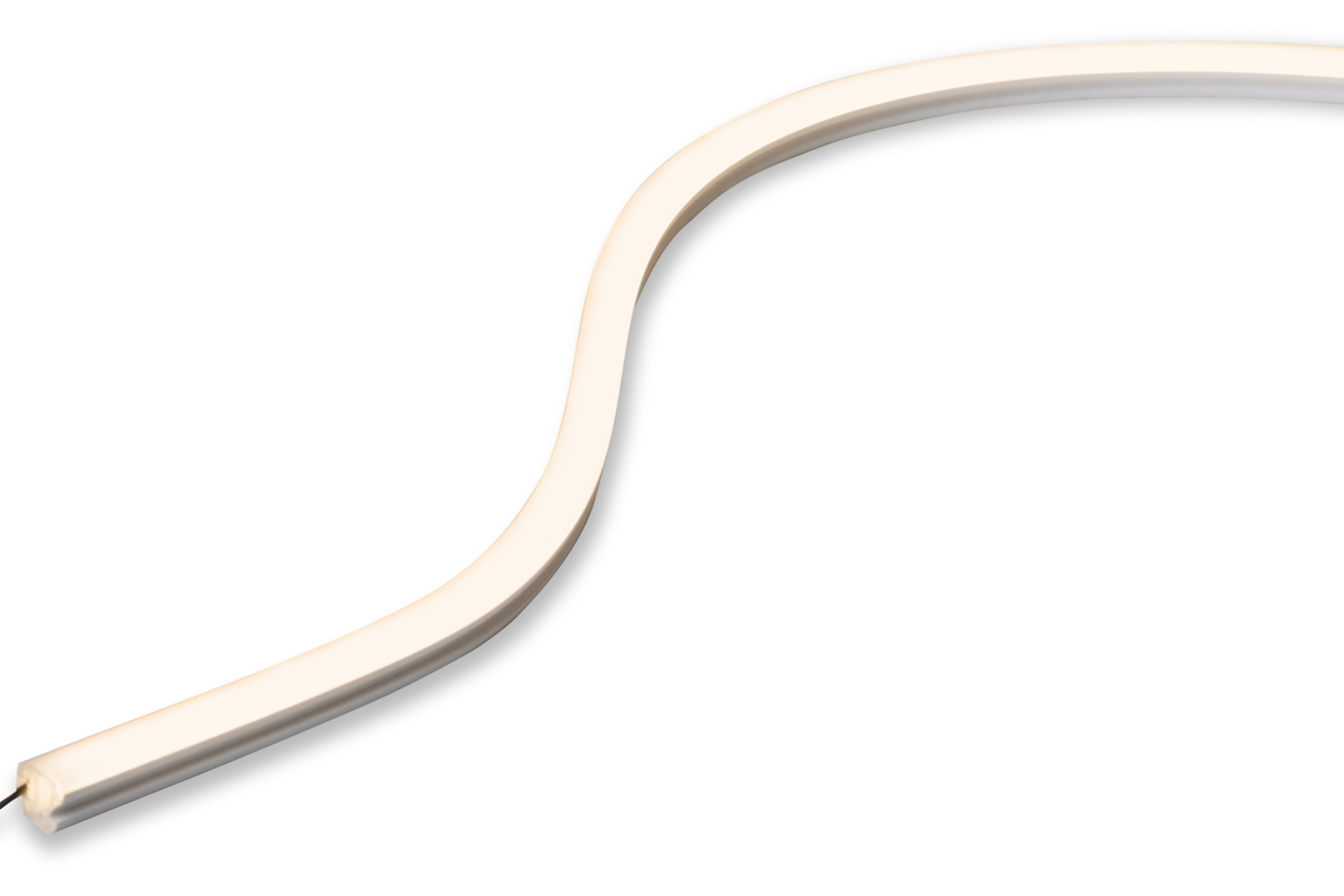

LRFA NEW
リミット フレックス アルファ
- 11.2mm角で実現した横曲げドットレステープライト
- 屋内・防滴仕様から選べる
- 25mm～4000mm, 160サイズ展開で短納期
- 明るさは9W（572 lm/m）と15W（830 lm/m）の2タイプ
LRFA
リミット フレックス アルファ

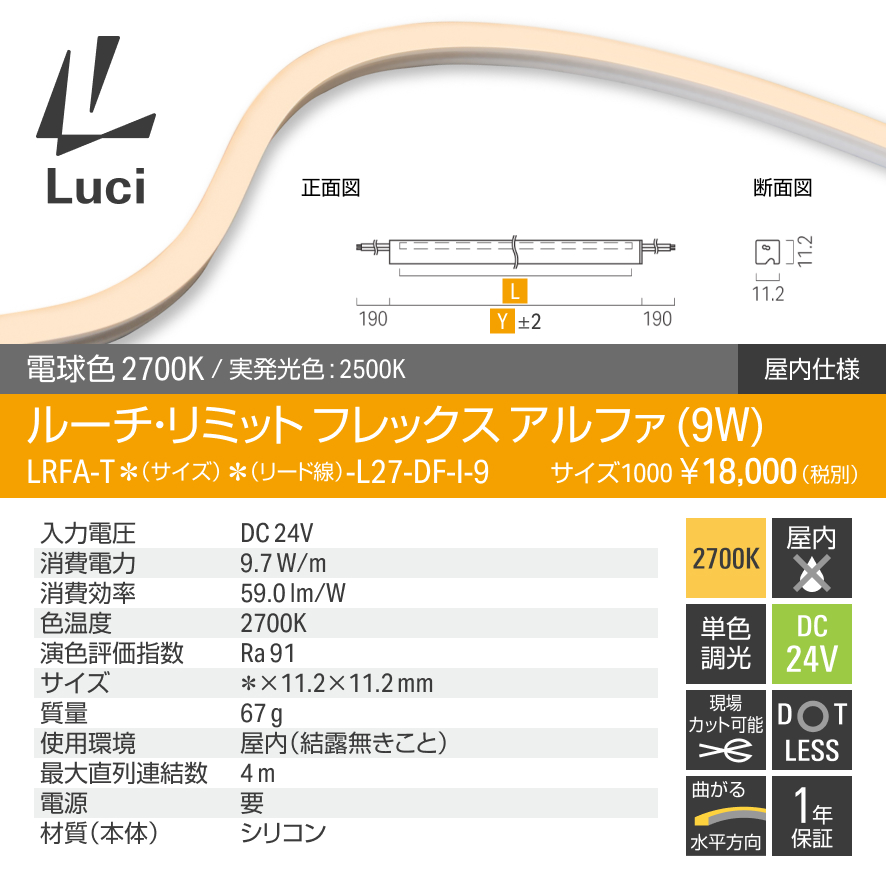

基本情報
型番

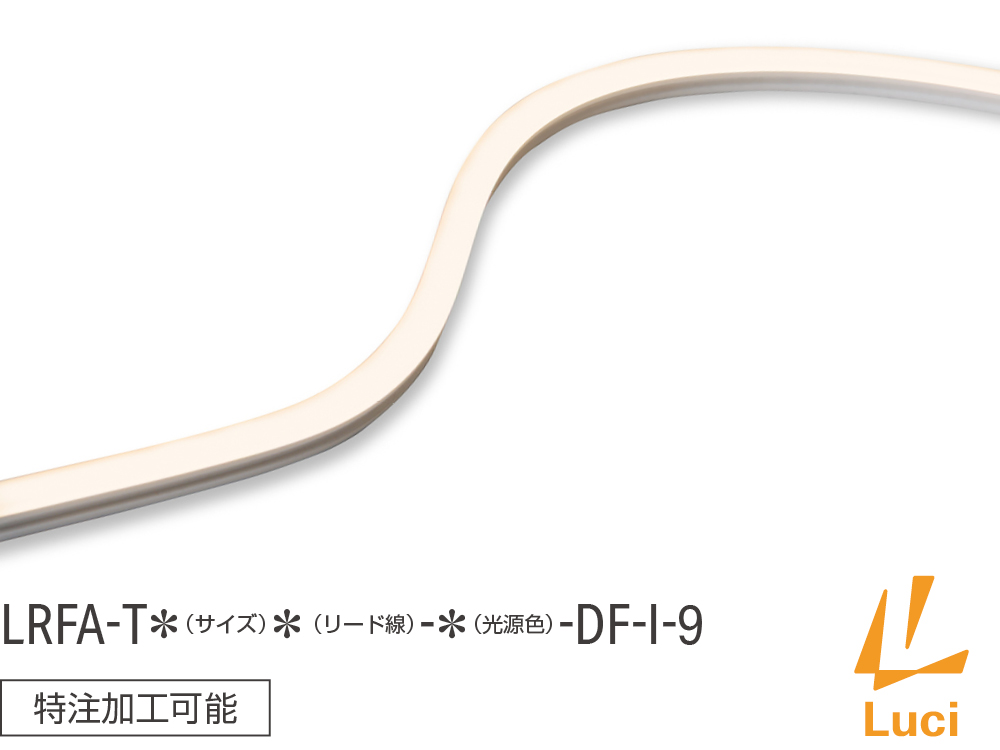

LRFA-T1000W-L27-DF-I-9
屋内仕様・防滴仕様でリード線の末端部が変わります
リード線の末端部を2種から選べます

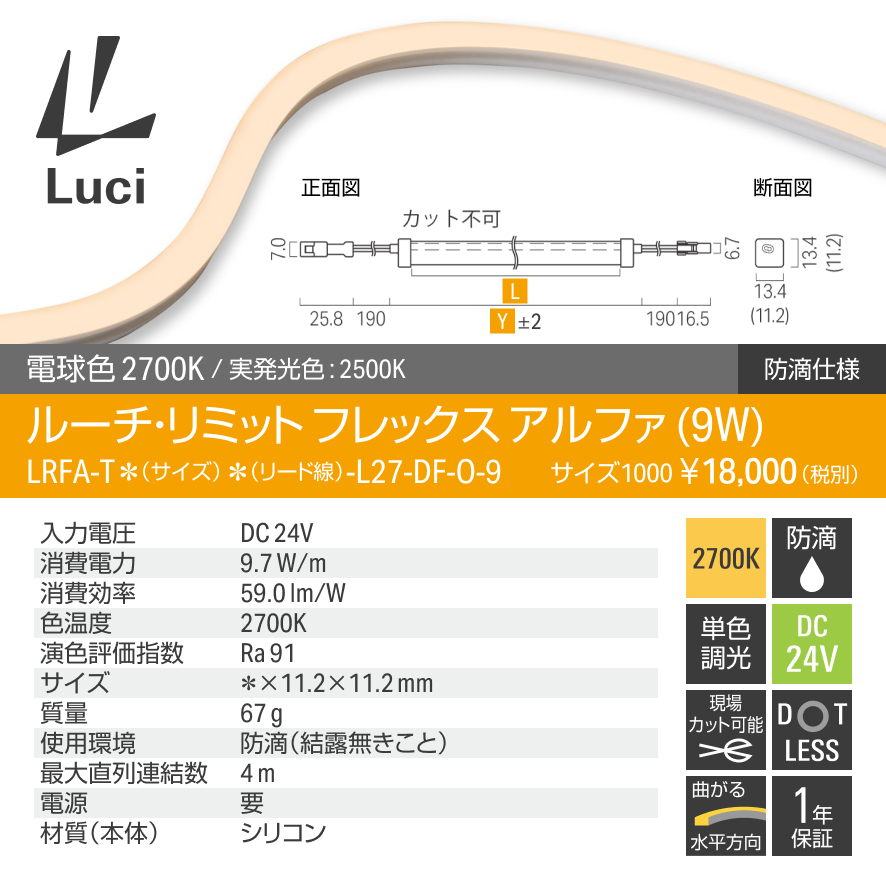

製品スペックサイズ1000消費電力9 : 9.7 W/mのとき
-
入力電圧DC24V
-
消費電力W
-
外形寸法
-
光源色（実発光色）
-
最大直列連結数4 m
-
電源要
-
調光可
-
使用環境特注内容による
屋内・防滴（結露無きこと） -
材質シリコン
-
付属品リミットフレックスアルファ用アウターキャップB：1個（屋内仕様のみ）
施工動画

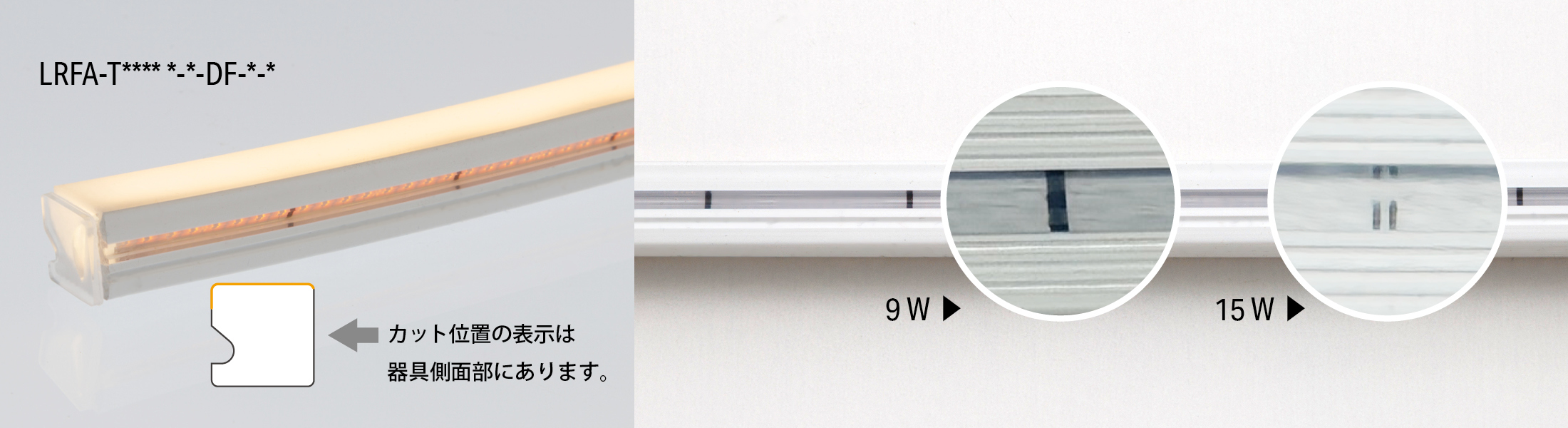

灯具の切断方法
リミット フレックス アルファ（屋内仕様）の9Wと15Wでは、側面のカット位置の印が異なります（下画像参照）。
誤った位置で切断すると不点灯になりますので、必ずご確認ください。
また、切断後は必ず、取扱説明書に従い、アウターキャップと封止用接着剤で絶縁処理を行ってください。
※切断できる最小単位は25mmです。
▼施工動画はリミットフレックス（9W）をカットしています。

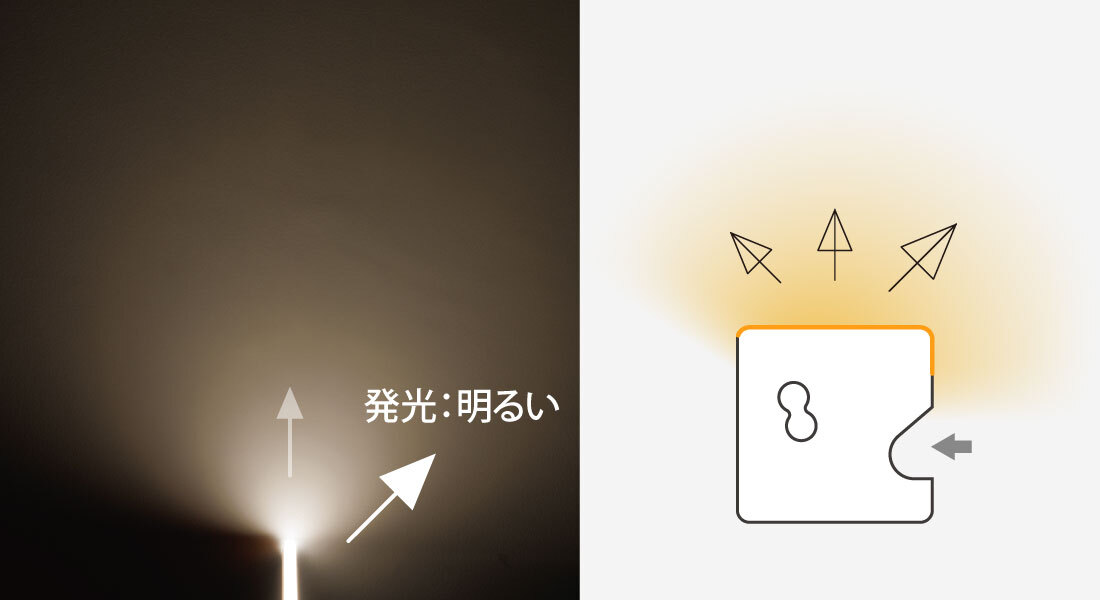

灯具の設置向き
灯具を連結する場合、側面の凹形状を同じ向きに設置・取付してください。
取付パターン
-

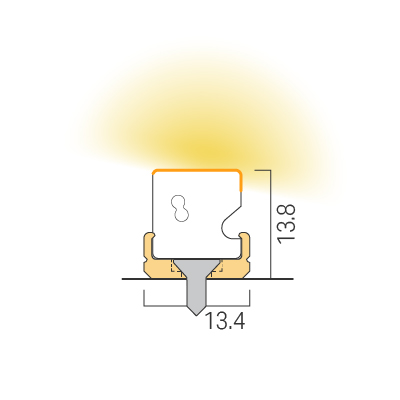

〈9W用〉直線状／レール
-
1リミットフレックス用取付レール1000
LRF-RL1000
¥1,500
【9W用】直線状に設置
マグネット取付可能：レール用マグネットセット
※リミット フレックス アルファ 15Wをレールで設置する場合は、②リミットフレックス用取付アルミレール1000(LRF-RL1000-AL)をご選定ください。
-
-
〈9W・15W用〉直線状／アルミレール
-
2リミットフレックス用取付アルミレール1000
LRF-RL1000-AL
¥2,000
【9W・15W用】直線状に設置
マグネット取付可能：レール用マグネットセット
-
-

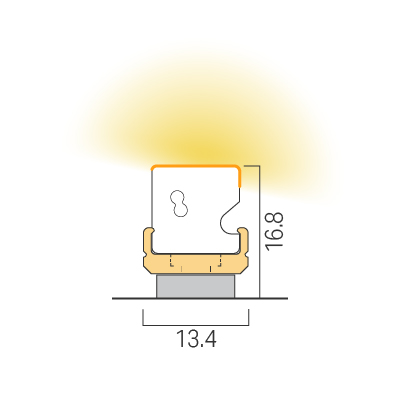

〈9W用〉直線状／マグネット取付／レール
-
1リミットフレックス用取付レール1000
LRF-RL1000
¥1,500
【9W用】直線状に設置
マグネット取付可能：レール用マグネットセット
※リミット フレックス アルファ 15Wをレールで設置する場合は、②リミットフレックス用取付アルミレール1000(LRF-RL1000-AL)をご選定ください。 -
7レール用マグネットセット
MG-R
¥3,000
レールをマグネットで設置する際に使用
※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
-
-
〈9W・15W用〉直線状／マグネット取付／アルミレール
-
2リミットフレックス用取付アルミレール1000
LRF-RL1000-AL
¥2,000
【9W・15W用】直線状に設置
マグネット取付可能：レール用マグネットセット -
7レール用マグネットセット
MG-R
¥3,000
レールをマグネットで設置する際に使用
※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
-
-

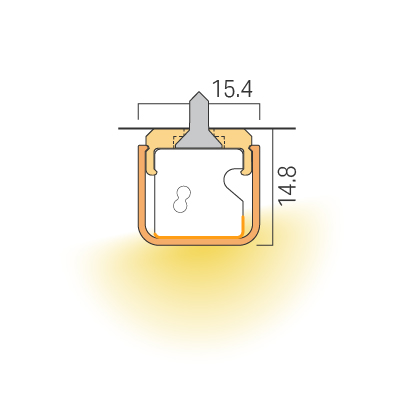

〈9W用〉直線状／レール／カバーあり（下向き時推奨）
-
1リミットフレックス用取付レール1000
LRF-RL1000
¥1,500
【9W用】直線状に設置
マグネット取付可能：レール用マグネットセット
※リミット フレックス アルファ 15Wをレールで設置する場合は、②リミットフレックス用取付アルミレール1000(LRF-RL1000-AL)をご選定ください。 -

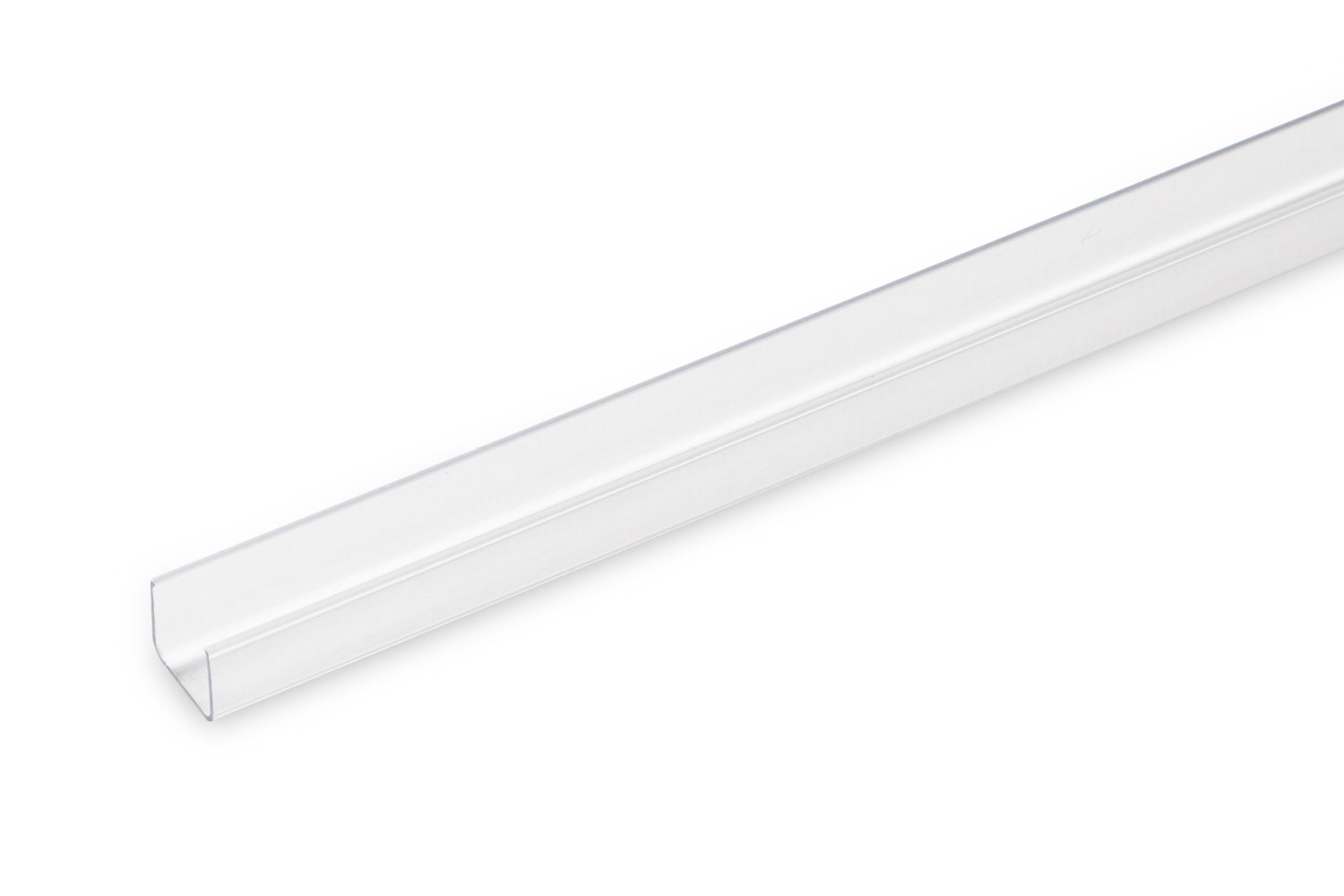

5リミットフレックスアルファ用レールカバー1000
LRFA-C1000
¥1,000
灯具を取付レールに固定
-
-
〈9W・15W用〉直線状／アルミレール／カバーあり（下向き時推奨）
-
2リミットフレックス用取付アルミレール1000
LRF-RL1000-AL
¥2,000
【9W・15W用】直線状に設置
マグネット取付可能：レール用マグネットセット -
5リミットフレックスアルファ用レールカバー1000
LRFA-C1000
¥1,000
灯具を取付レールに固定
-
-

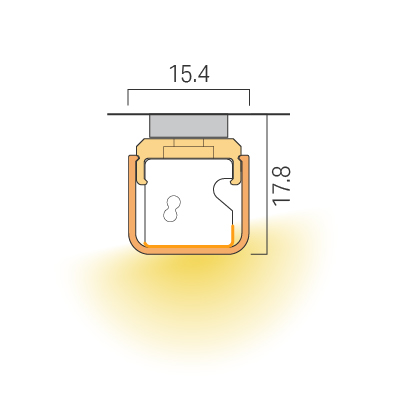

〈9W用〉直線状／マグネット取付／レール／カバーあり（下向き時推奨）
-
1リミットフレックス用取付レール1000
LRF-RL1000
¥1,500
【9W用】直線状に設置
マグネット取付可能：レール用マグネットセット
※リミット フレックス アルファ 15Wをレールで設置する場合は、②リミットフレックス用取付アルミレール1000(LRF-RL1000-AL)をご選定ください。 -
5リミットフレックスアルファ用レールカバー1000
LRFA-C1000
¥1,000
灯具を取付レールに固定
-
7レール用マグネットセット
MG-R
¥3,000
レールをマグネットで設置する際に使用
※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
-
-
〈9W・15W用〉直線状／マグネット取付／アルミレール／カバーあり（下向き時推奨）
-
2リミットフレックス用取付アルミレール1000
LRF-RL1000-AL
¥2,000
【9W・15W用】直線状に設置
マグネット取付可能：レール用マグネットセット -
5リミットフレックスアルファ用レールカバー1000
LRFA-C1000
¥1,000
灯具を取付レールに固定
-
7レール用マグネットセット
MG-R
¥3,000
レールをマグネットで設置する際に使用
※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
-
-

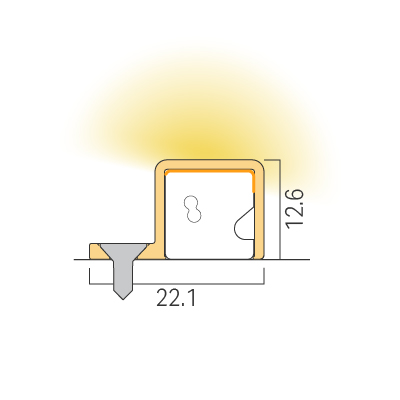

曲線状／天地固定／クリップA
-

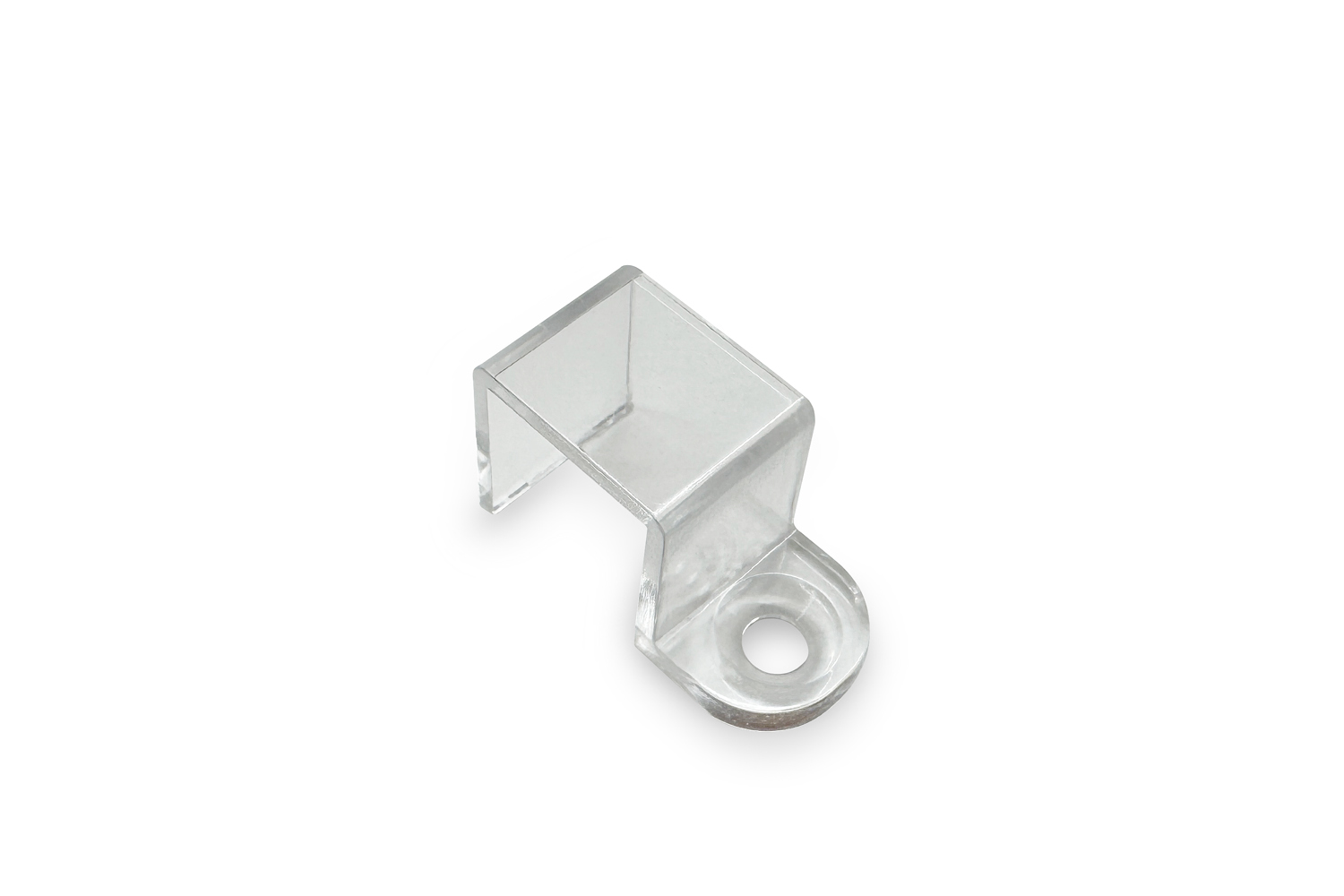

3リミットフレックスアルファ用取付クリップA
LRFA-PT-A
¥500
灯具を直線状・曲線状に設置
※マグネット非対応
-
-

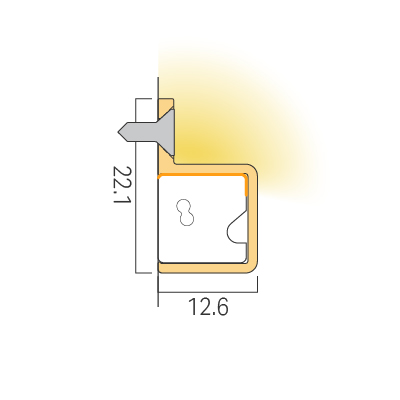

曲線状／側面固定／クリップA
-
3リミットフレックスアルファ用取付クリップA
LRFA-PT-A
¥500
灯具を直線状・曲線状に設置
※マグネット非対応
-
-

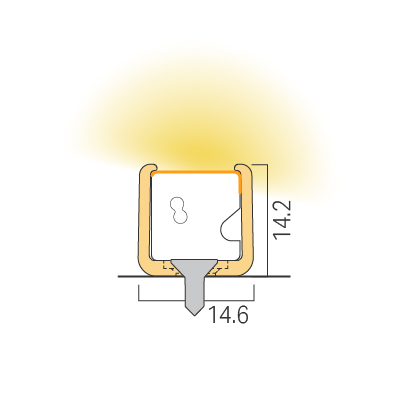

曲線状／天地固定／クリップB／固定後灯具90°回転可
-

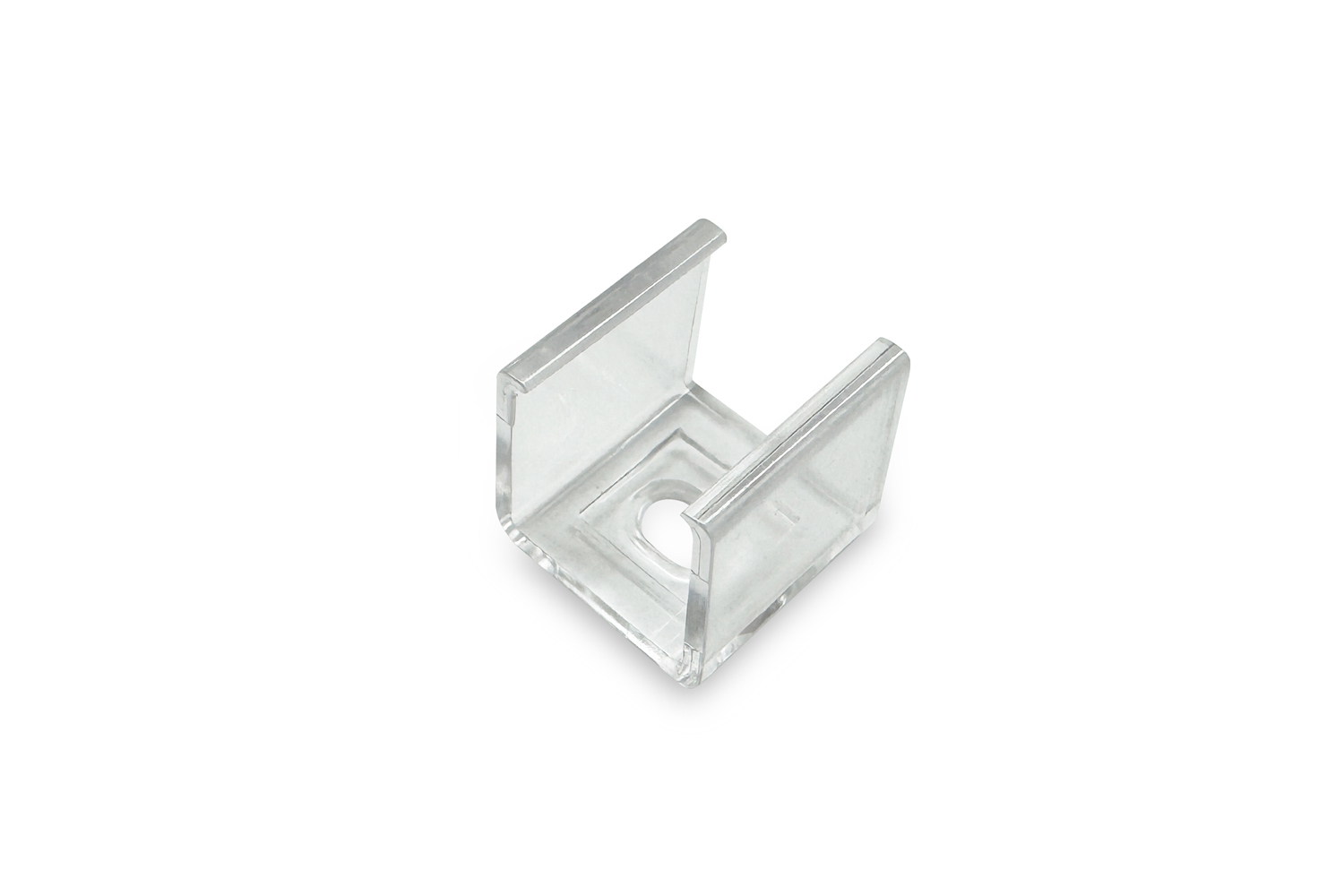

4リミットフレックスアルファ用取付クリップB
LRFA-PT-B
¥500
灯具を壁面に直線状・曲線状に設置
マグネット取付可能：マグネットセットA
-
-

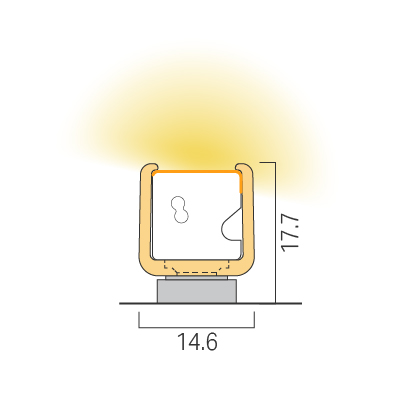

曲線状／マグネット取付／クリップB／固定後灯具90°回転可
-
4リミットフレックスアルファ用取付クリップB
LRFA-PT-B
¥500
灯具を壁面に直線状・曲線状に設置
マグネット取付可能：マグネットセットA -
8マグネットセットA
MG-A
¥3,800
クリップをマグネットで設置する際に使用
※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
-
その他オプション
-

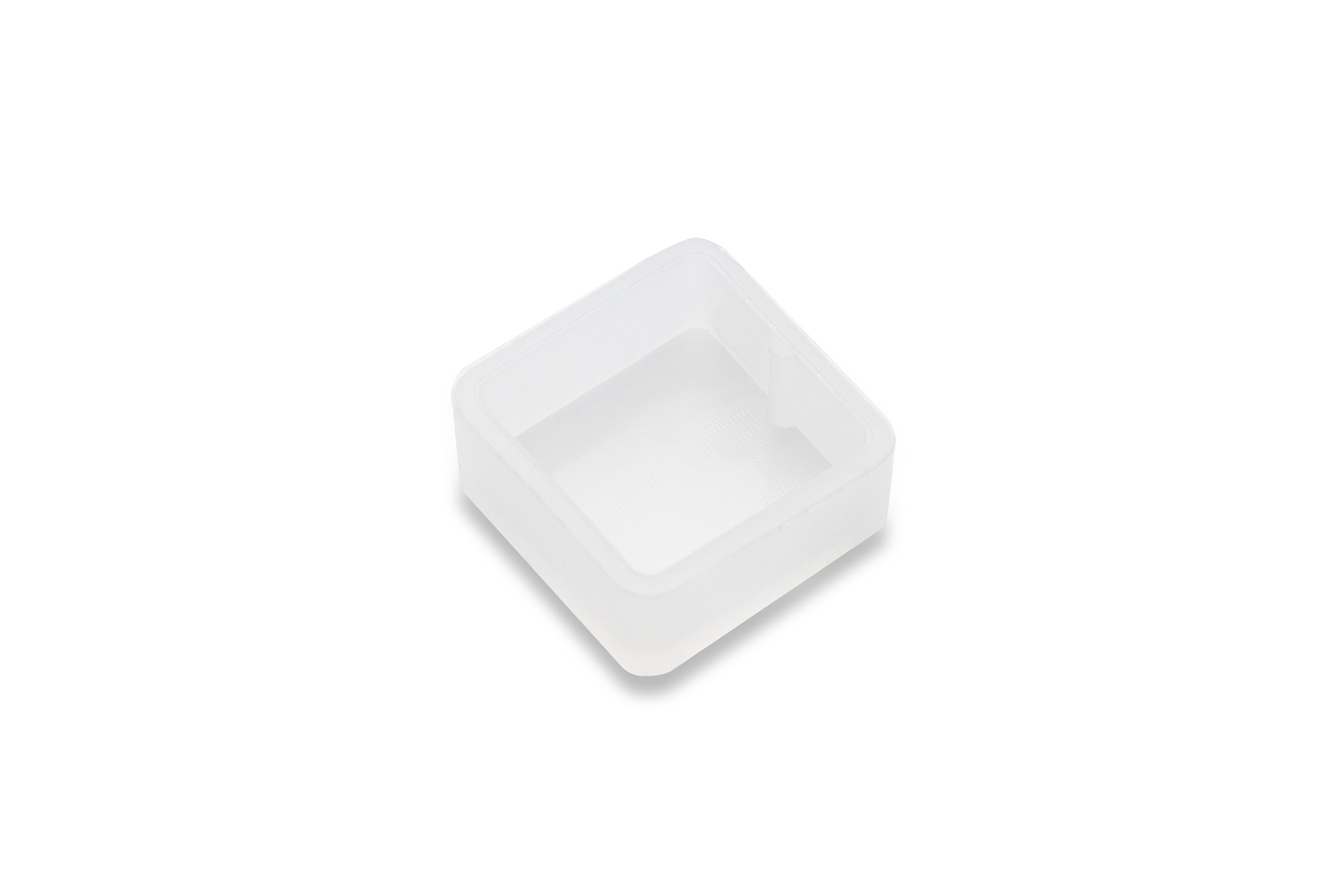

6リミットフレックスアルファ用アウターキャップB
LRFA-PT-C
¥150
-
9JWPFコネクタ付電源ケーブル 5000mm
CAD-5000-MEFE-O
¥2,500
-
10リミットフレックス用接着剤
LRF-PPX
¥4,000
-
11リミット用リード線クリップ
LRM-PT-J
¥500
ダウンロード
取付方法

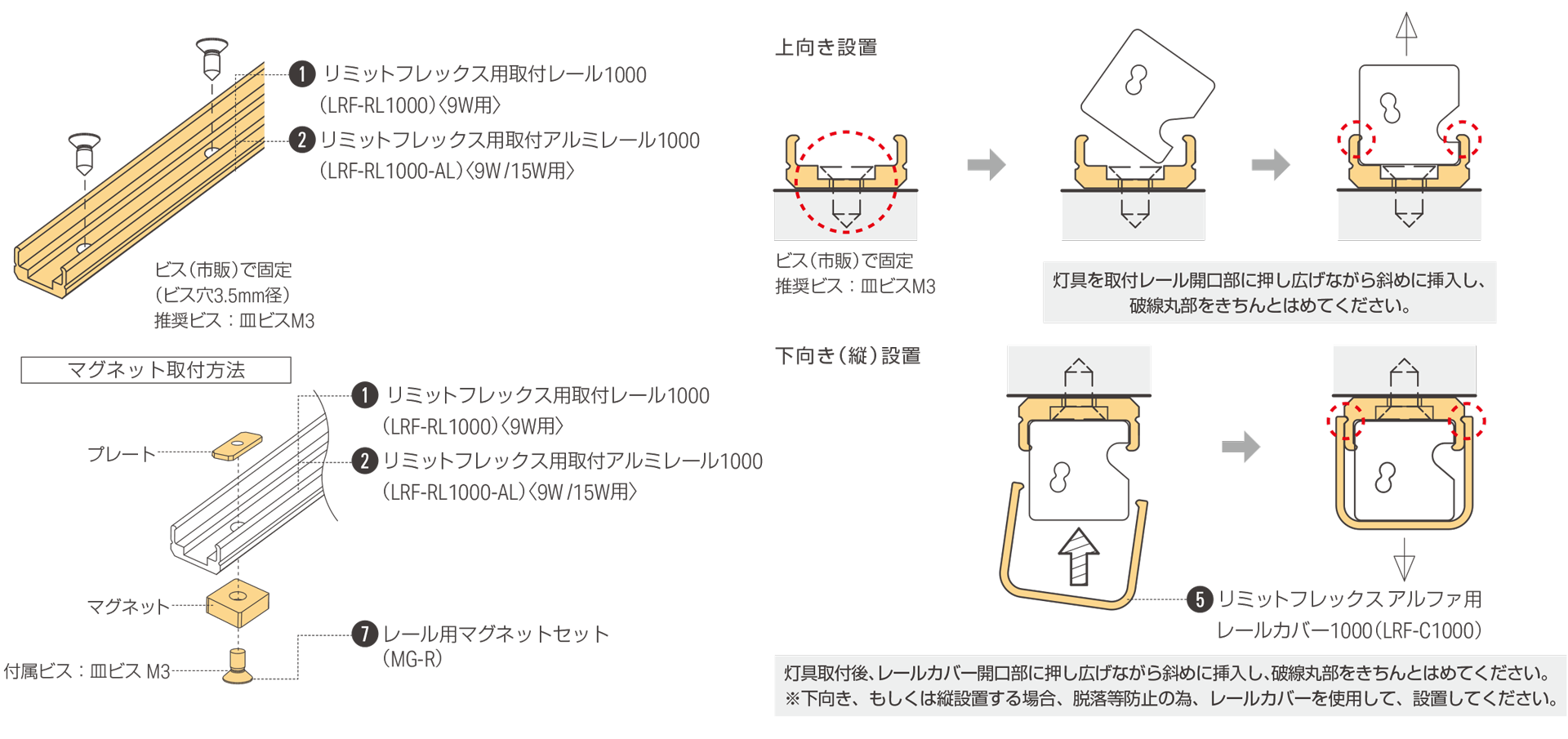

灯具を直線状に使用する場合

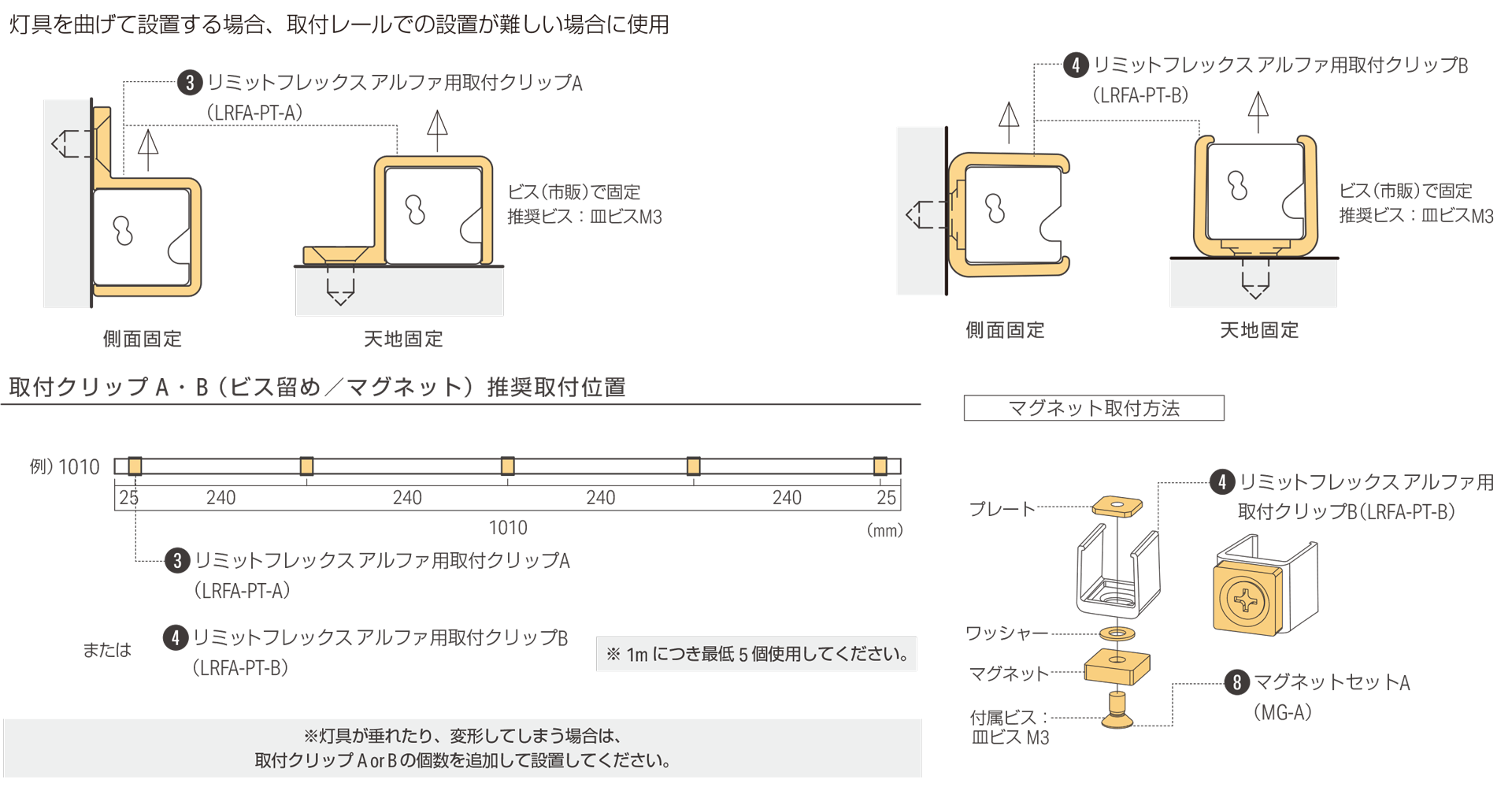

灯具を曲線状・直線状で使用する場合
