LRF NEW

リミットフレックス

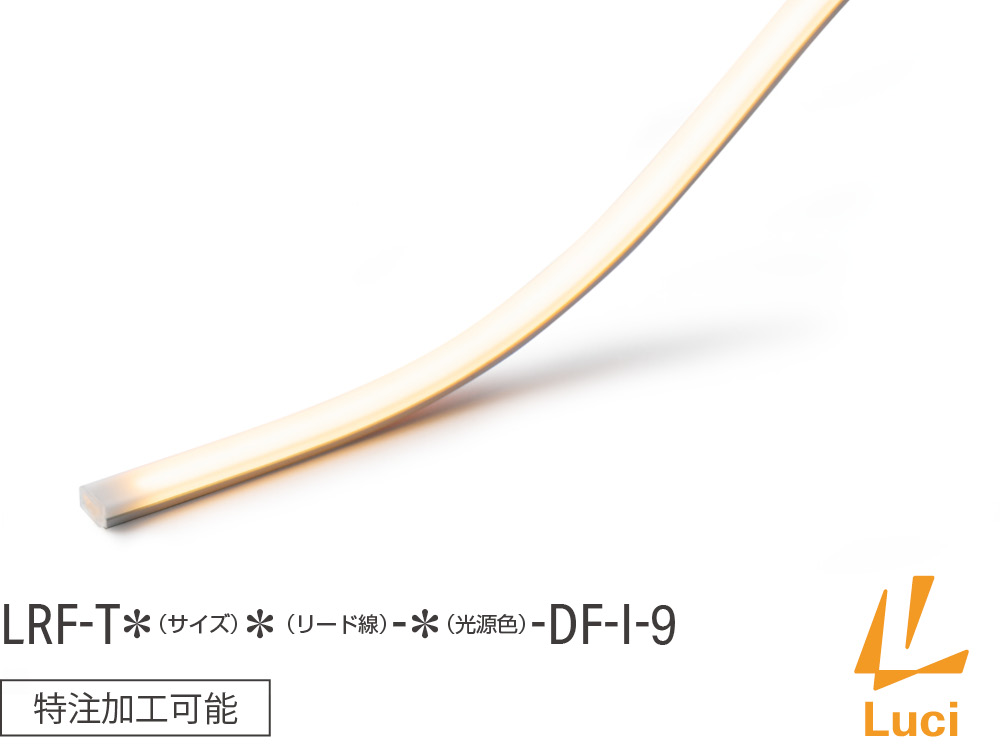

曲がる・切れる・極薄ドットレステープライト

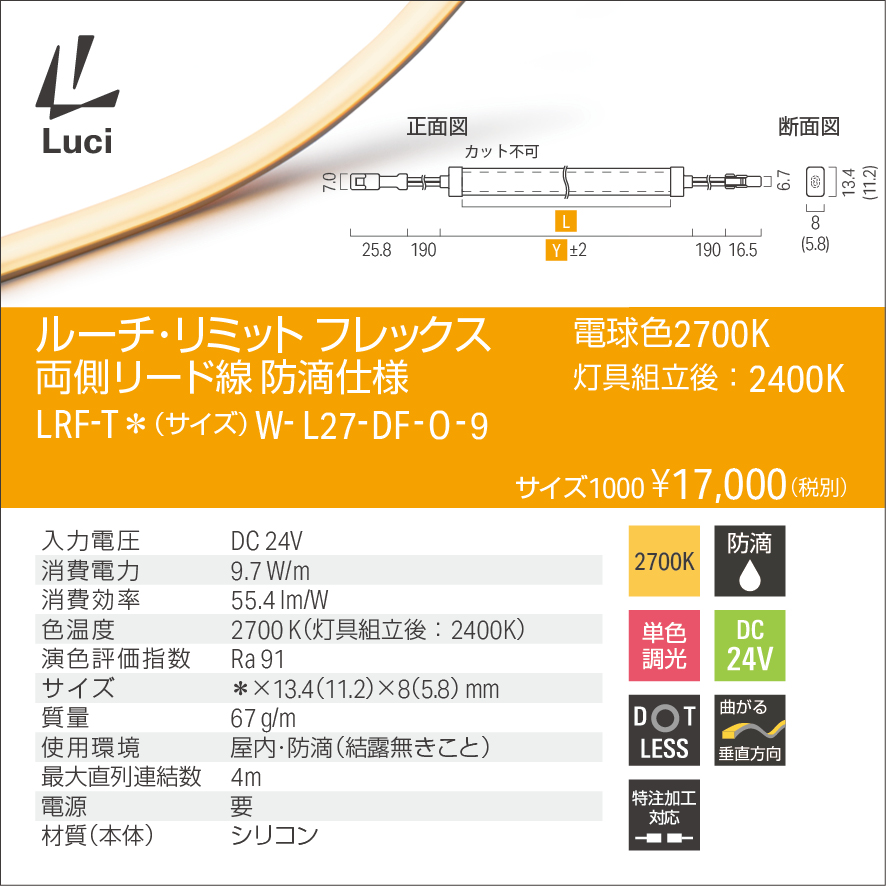

屋内・防滴仕様から選べる
25mm～4000mm、160サイズ展開で短納期

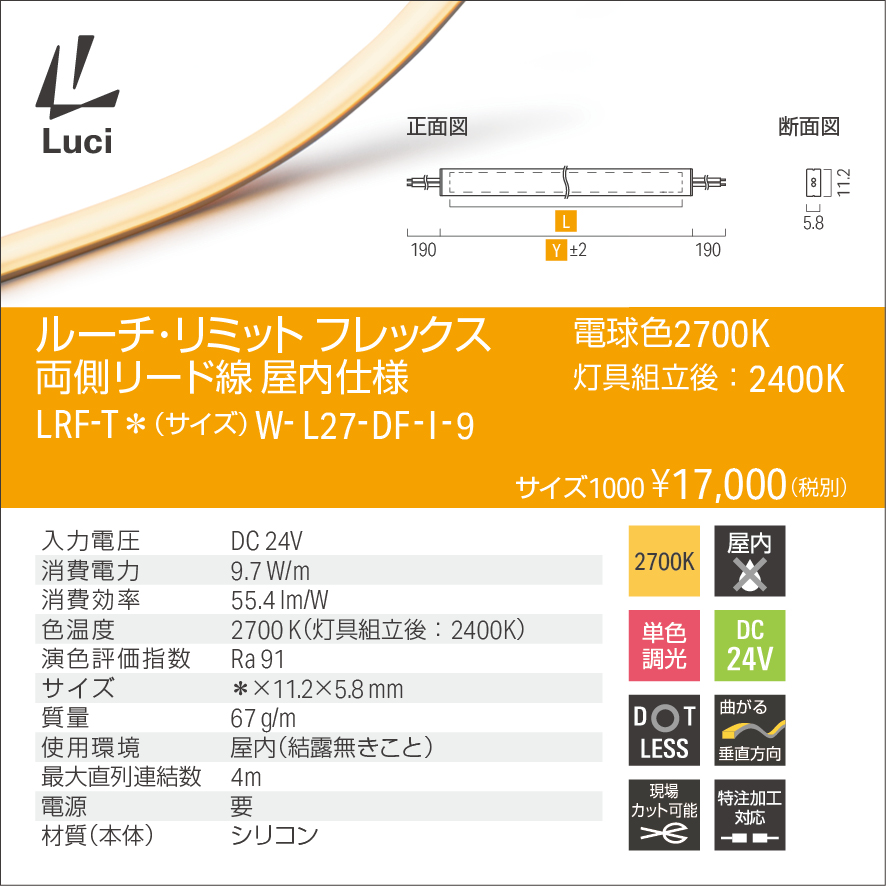

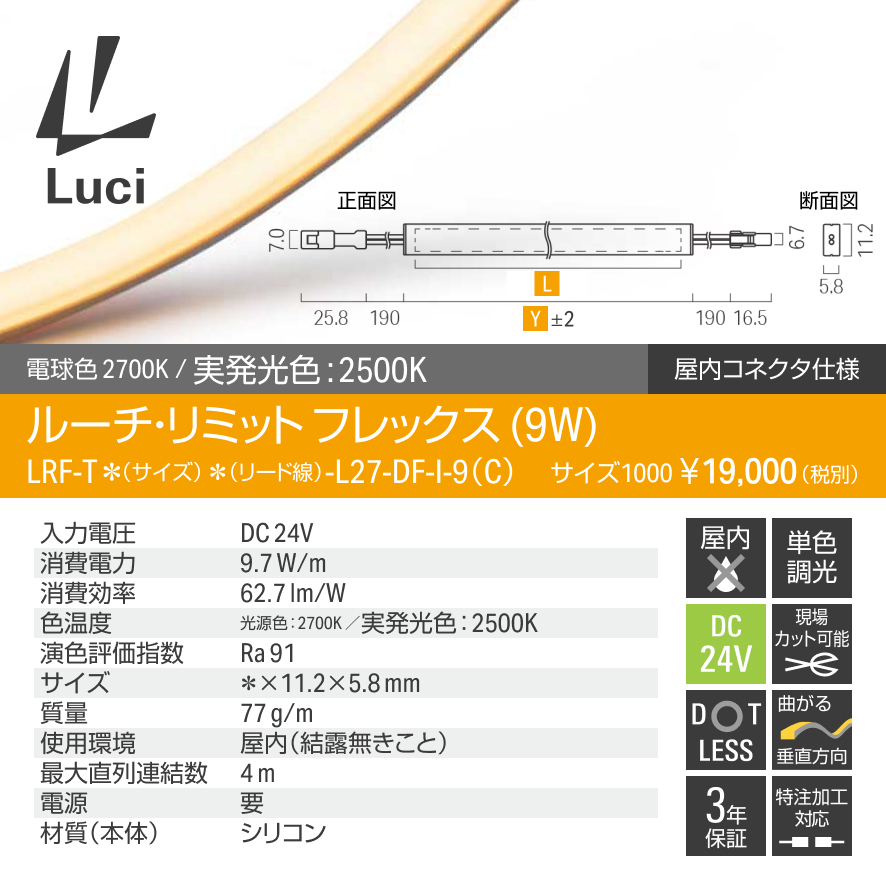

9W（535lm/m）・15W（810lm/m）

LRF

リミットフレックス

基本情報
Instagram
施工動画
取付パターン
ダウンロード
取付方法

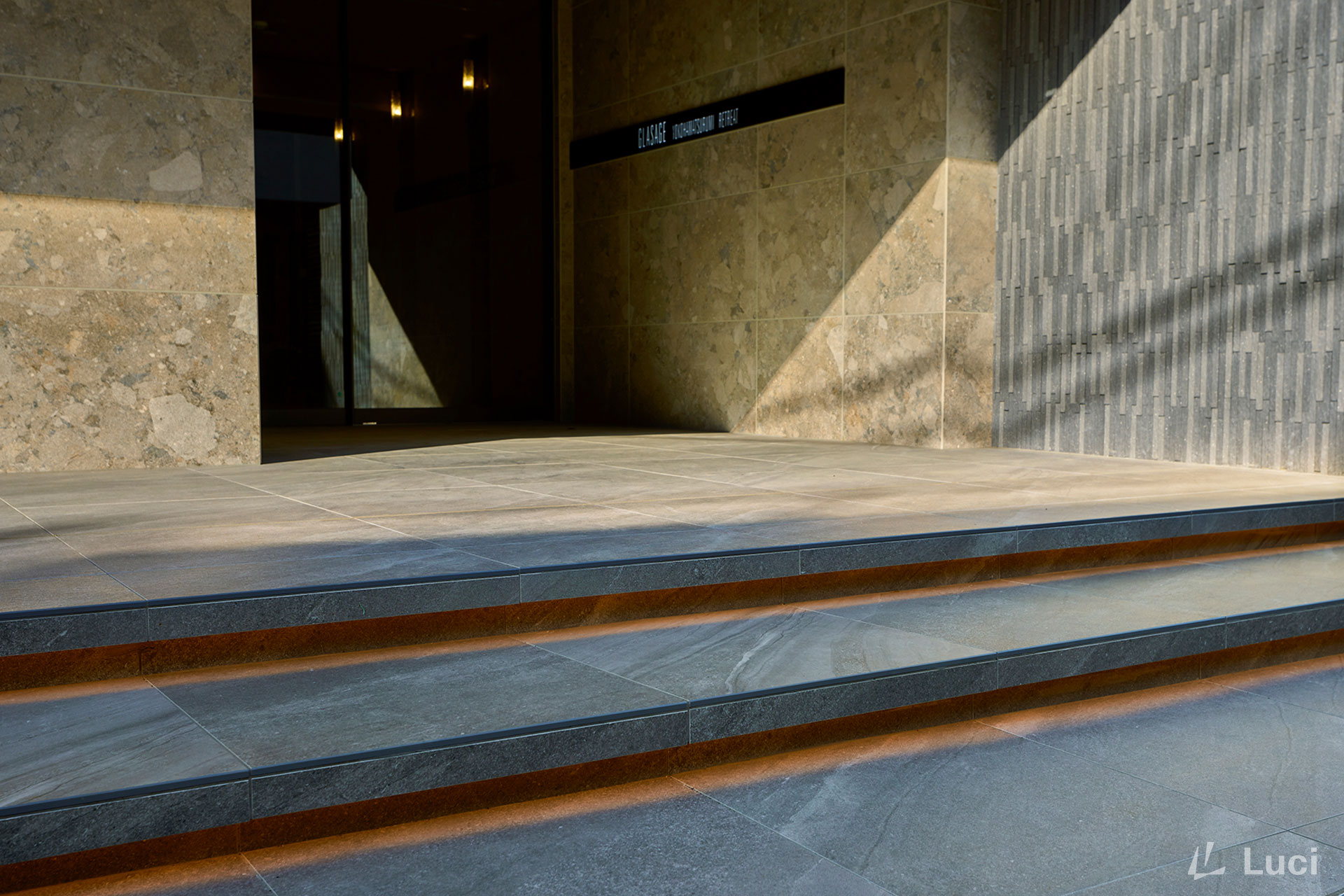

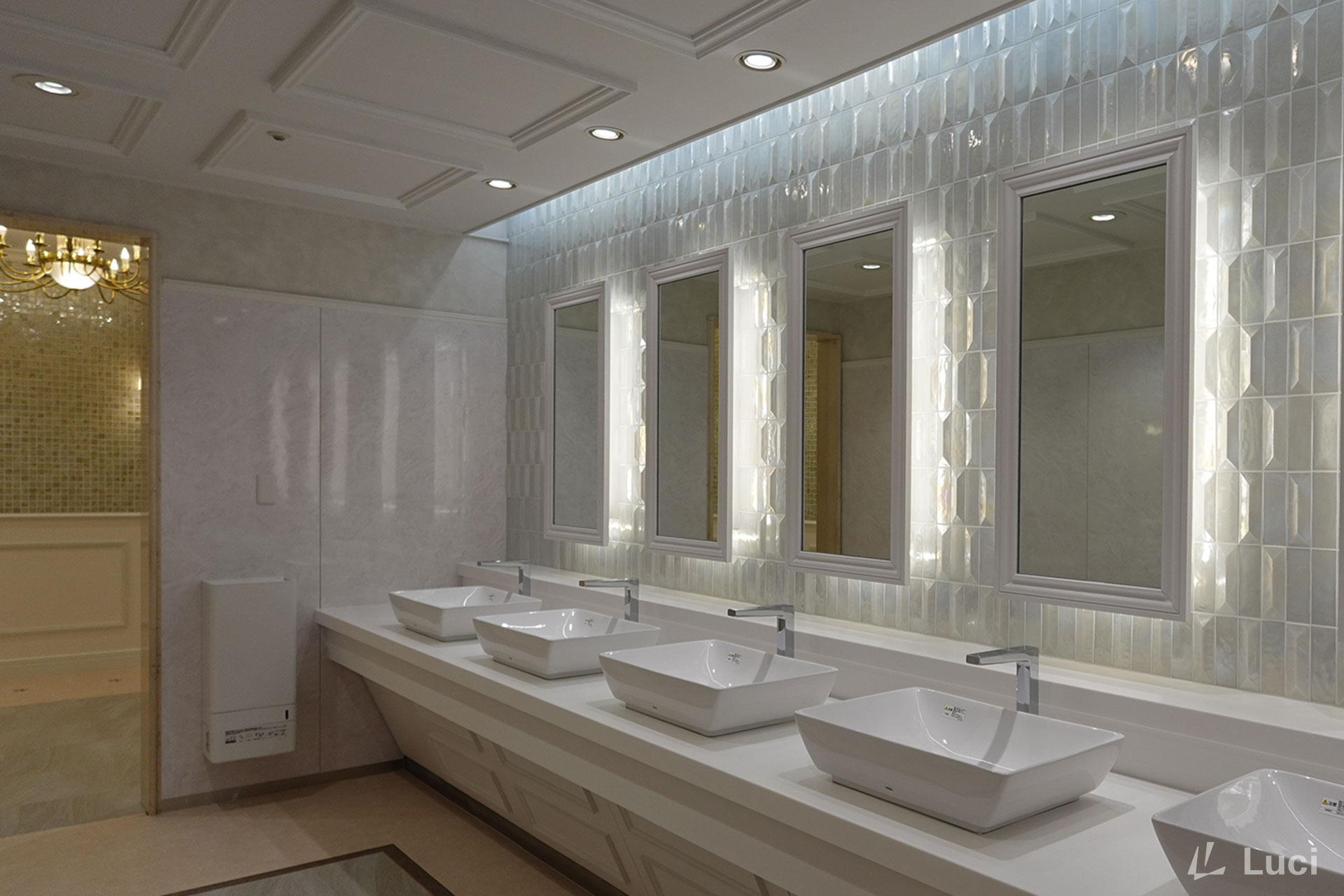

使用事例

Instagram

施工動画

灯具の取付面

下図の通り、発光面が上側、裏面が下側になるように正しく取り付けてください。
発光面と裏面を逆に取り付けますと、光が暗いように感じられます。

灯具の切断方法

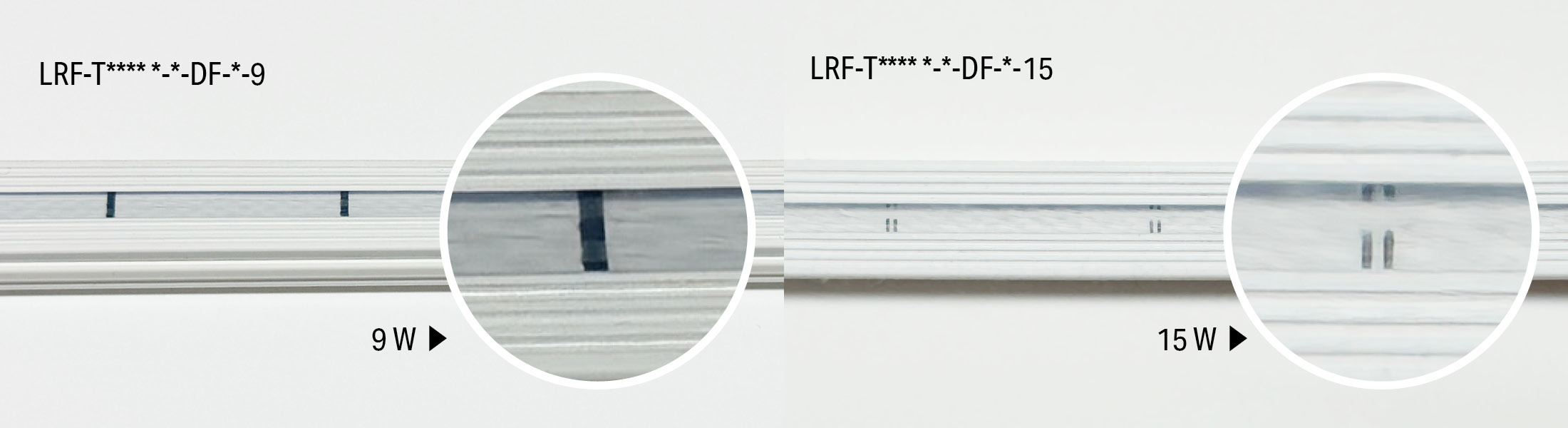

9Wと15Wでは、裏面のカット位置の印が異なります（下画像参照）。
誤った位置で切断すると不点灯になりますので、必ずご確認ください。
また、切断後は必ず、取扱説明書に従い、アウターキャップと封止用接着剤で絶縁処理を行ってください。
※切断できる最小単位は25mmです。

9W[LRF-T**** *-*-DF-*-9] 15W[LRF-T**** *-*-DF-*-15]

▼施工動画は9Wをカットしています。

取付パターン

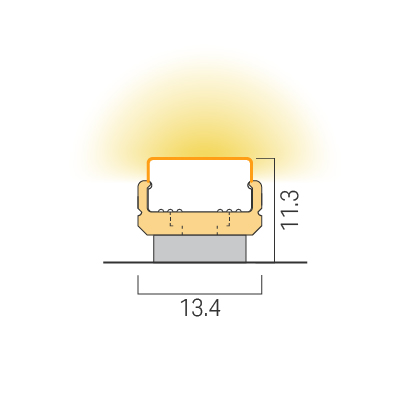

直線状／ビス留め／レール
- 取付方法を見る
- ダウンロード(DXF)
- 1リミットフレックス用取付レール1000

  LRF-RL1000

  ¥1,500

  【9W用】直線状に設置
  マグネット取付可能：レール用マグネットセット
直線状／ビス留め／レール／半屋外
- 取付方法を見る
- ダウンロード(DXF)
- 2リミットフレックス用取付アルミレール1000

  LRF-RL1000-AL

  ¥2,000

  【9W・15W用】直線状に設置
  マグネット取付可能：レール用マグネットセット

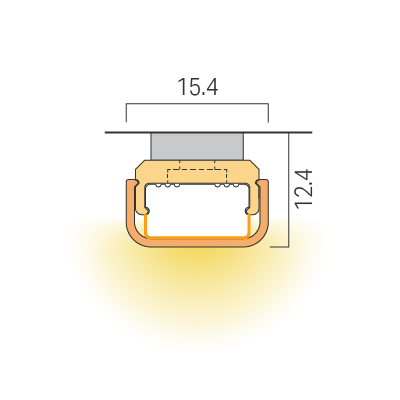

直線状／マグネット取付／レール
- 取付方法を見る
- ダウンロード(DXF)
- 1リミットフレックス用取付レール1000

  LRF-RL1000

  ¥1,500

  【9W用】直線状に設置
  マグネット取付可能：レール用マグネットセット
- 7レール用マグネットセット

  MG-R

  ¥3,000

  レールをマグネットで設置する際に使用
  ※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
直線状／マグネット取付／レール／半屋外
- 取付方法を見る
- ダウンロード(DXF)
- 2リミットフレックス用取付アルミレール1000

  LRF-RL1000-AL

  ¥2,000

  【9W・15W用】直線状に設置
  マグネット取付可能：レール用マグネットセット
- 7レール用マグネットセット

  MG-R

  ¥3,000

  レールをマグネットで設置する際に使用
  ※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
直線状／ビス留め／レール／カバーあり（下・縦向き時推奨）
- 取付方法を見る
- ダウンロード(DXF)
- 1リミットフレックス用取付レール1000

  LRF-RL1000

  ¥1,500

  【9W用】直線状に設置
  マグネット取付可能：レール用マグネットセット
- 5リミットフレックス用レールカバー1000

  LRF-C1000

  ¥1,000

  レール使用時灯具固定用
  灯具を取付レールに固定
直線状／半屋外／ビス留め／レール／カバーあり（下・縦向き時推奨）
- 取付方法を見る
- ダウンロード(DXF)
- 2リミットフレックス用取付アルミレール1000

  LRF-RL1000-AL

  ¥2,000

  【9W・15W用】直線状に設置
  マグネット取付可能：レール用マグネットセット
- 5リミットフレックス用レールカバー1000

  LRF-C1000

  ¥1,000

  レール使用時灯具固定用
  灯具を取付レールに固定
直線状／マグネット取付／レール／カバーあり（下・縦向き時推奨）
- 取付方法を見る
- ダウンロード(DXF)
- 1リミットフレックス用取付レール1000

  LRF-RL1000

  ¥1,500

  【9W用】直線状に設置
  マグネット取付可能：レール用マグネットセット
- 5リミットフレックス用レールカバー1000

  LRF-C1000

  ¥1,000

  レール使用時灯具固定用
  灯具を取付レールに固定
- 7レール用マグネットセット

  MG-R

  ¥3,000

  レールをマグネットで設置する際に使用
  ※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
直線状／半屋外／マグネット取付／レール／カバーあり（下・縦向き時推奨）
- 取付方法を見る
- ダウンロード(DXF)
- 2リミットフレックス用取付アルミレール1000

  LRF-RL1000-AL

  ¥2,000

  【9W・15W用】直線状に設置
  マグネット取付可能：レール用マグネットセット
- 5リミットフレックス用レールカバー1000

  LRF-C1000

  ¥1,000

  レール使用時灯具固定用
  灯具を取付レールに固定
- 7レール用マグネットセット

  MG-R

  ¥3,000

  レールをマグネットで設置する際に使用
  ※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。

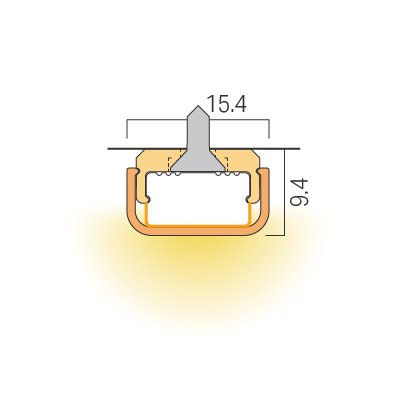

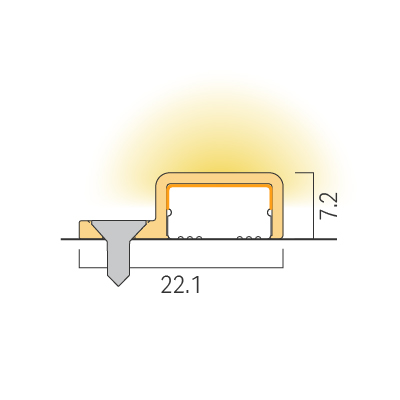

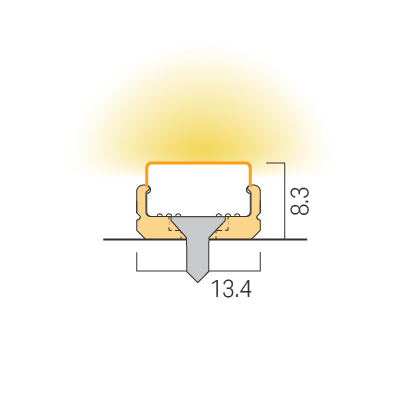

直線状／ビス留め／クリップA
- 取付方法を見る
- ダウンロード(DXF)
- 3リミットフレックス用取付クリップA

  LRF-PT-A

  ¥500

  灯具を直線状・曲線状に設置

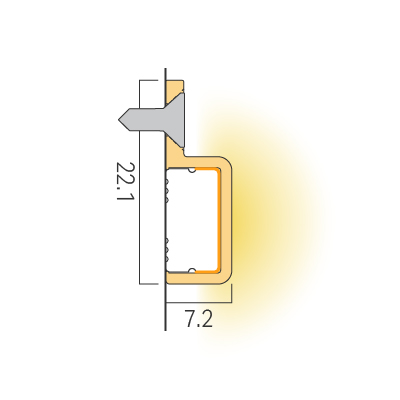

直線状／ビス留め／クリップB
- 取付方法を見る
- ダウンロード(DXF)
- 4リミットフレックス用取付クリップB

  LRF-PT-B

  ¥500

  灯具を壁面に直線状・曲線状に設置

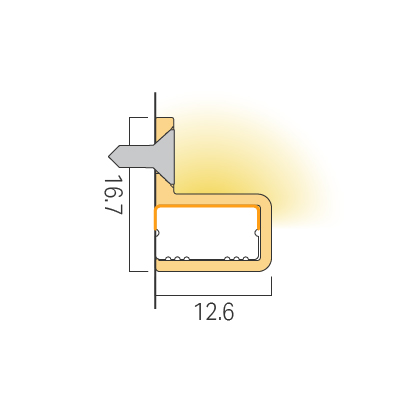

横向き曲線状／ビス留め／クリップA
- 取付方法を見る
- ダウンロード(DXF)
- 3リミットフレックス用取付クリップA

  LRF-PT-A

  ¥500

  灯具を直線状・曲線状に設置
横向き曲線状／ビス留め／クリップB
- 取付方法を見る
- ダウンロード(DXF)
- 4リミットフレックス用取付クリップB

  LRF-PT-B

  ¥500

  灯具を壁面に直線状・曲線状に設置
