ルーチ・PWM ライトコントローラー トフ用

• Q.

  調光をしたいのですが、何が必要ですか？

  LED灯具の他に下記商品が必要です。

  ・DC電源
  ・PWMライトコントローラー(LLC-PLC-A)
  ・調光ドライバー
  ・信号増幅器（調光ドライバーを20台以上連結する場合）
  ・ルーチ・オリレガ 30W 電源（LPSOL-030-24-ND-I）

  ※灯具電源1台を一括調光、灯具電源2台以上を一括調光の場合で必要部材が異なります。

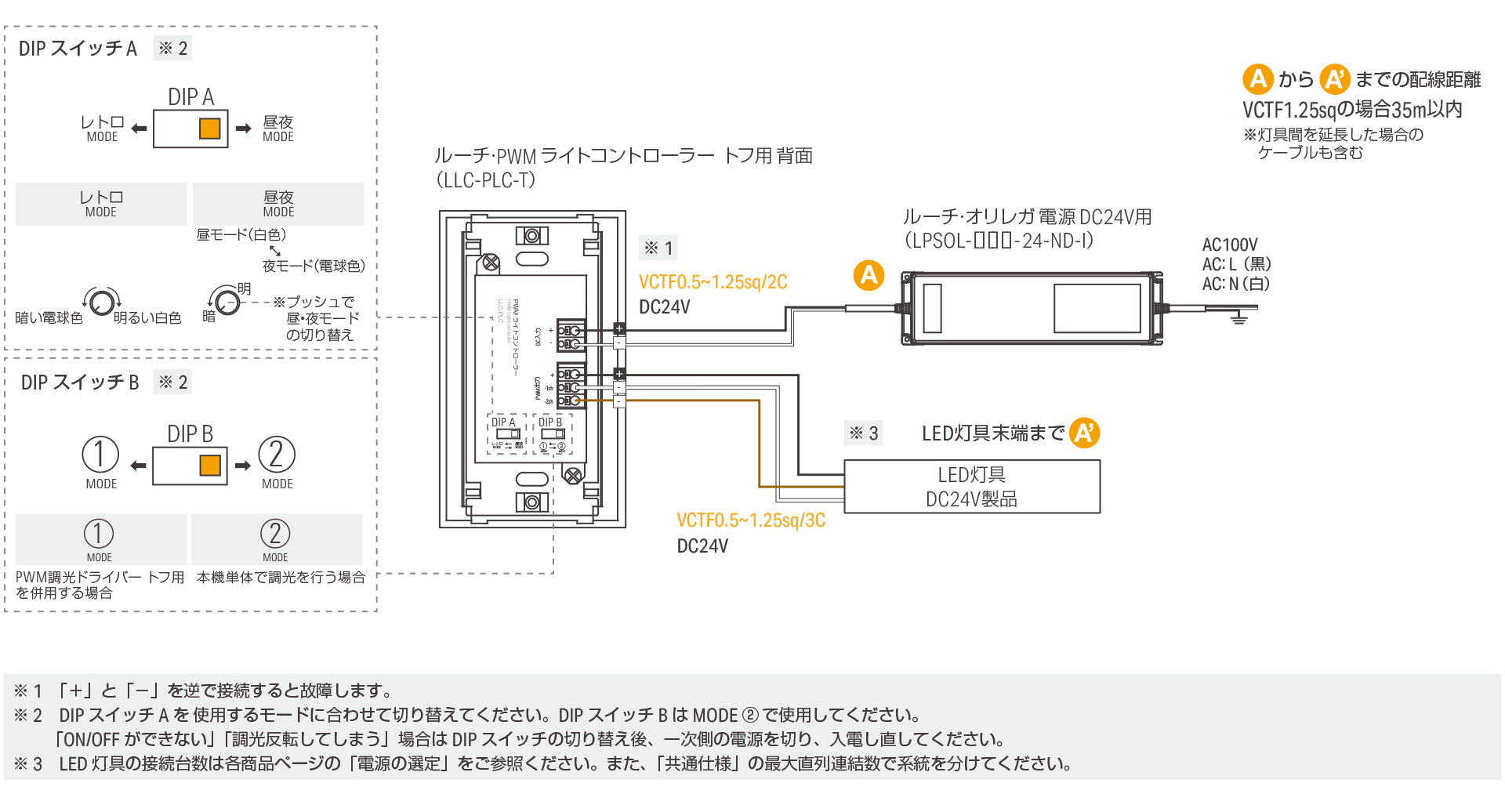

  灯具電源1台で調光する場合の配線

  灯具、灯具電源、PWMライトコントローラー(LLC-PLC-A)を挟んで設置いただきます。




  ※1. 「＋」と「－」を逆で接続すると故障します。
  ※2. DIP スイッチB をMODE ② で使用してください。「ON/OFF ができない」「調光反転してしまう」場合はDIP スイッチの切り替え後、一次側の電源を切り、入電し直して下さい。
  ※3. LED 灯具の接続台数は各商品ページの「電源の選定」をご参照ください。また、共通仕様の「最大直列連結数」で系統を分けてください。

  灯具電源2台以上で調光する場合の配線

  灯具、灯具電源、 PWMライトコントローラー(LLC-PLC-A)の他に、 PWMライトコントローラー用のオリレガ30W電源1台、 LLC-PWM5A-LP1(PWM調光ドライバー)が灯具電源と同数必要となります。




  ※ 1　「＋」と「－」が逆で接続されていると故障します。
  ※ 2　DIP スイッチB をMODE ① で使用してください。「ON/OFF ができない」「調光反転してしまう」場合はDIP スイッチの切り替え後、一次側の電源を切り入電し直して下さい。
  ※ 3　LED 灯具の接続台数は各商品ページの「電源の選定」をご参照ください。また、共通仕様の「最大直列連結数」で系統分けしてください。

• Q.

  灯具を調光したいのですが、調光が効きません。

  スイッチはONになっていますか？
  本機はプッシュスイッチ機能を有しています。ツマミ部分を押し込むことでON/OFFできます。
  下記の不点灯時チェックフローをお試しください。



• Q.

  不点灯時は…

  不点灯時チェックフローをお試しください。
