※テキストリンクをクリックするとプレビュー画面が表示されます(PDF又は画像)。
　複数データがある場合は、代表データのみ表示されます。

• 仕様図
• 三面図DXF
• 姿図DXF
• 取扱説明書
• 小組画像
• 灯具写真
• IESファイル
• 光学データ
• カタログ

選択したファイルをダウンロード

•

  The Peak Tram

  香港

  公共施設 廊下・通路

•

  いすゞ自動車株式会社 本社ビル

  神奈川県

  オフィス 客室・居室

•

  SUNNY LIVE GROUP ウッディパーツSR

  富山県

  オフィス 客室・居室

•

  トレジャーキッズ ふれあい緑地保育園

  大阪府

  教育・医療・福祉 客室・居室

• Q.

  調光をしたいのですが、何が必要ですか？

  LED灯具の他に下記商品が必要です。

  ・DC電源
  ・PWMライトコントローラー(LLC-PLC-A)
  ・調光ドライバー
  ・信号増幅器（調光ドライバーを20台以上連結する場合）
  ・ルーチ・オリレガ 30W 電源（LPSOL-030-24-ND-I）

  ※灯具電源1台を一括調光、灯具電源2台以上を一括調光の場合で必要部材が異なります。




  灯具電源1台で調光する場合の配線

  灯具、灯具電源、PWMライトコントローラー(LLC-PLC-A)を挟んで設置いただきます。




  ※1. 「＋」と「－」を逆で接続すると故障します。
  ※2. DIP スイッチB をMODE ② で使用してください。「ON/OFF ができない」「調光反転してしまう」場合はDIP スイッチの切り替え後、一次側の電源を切り、入電し直して下さい。
  ※3. LED 灯具の接続台数は各商品ページの「電源の選定」をご参照ください。また、共通仕様の「最大直列連結数」で系統を分けてください。

  灯具電源2台以上で調光する場合の配線

  灯具、灯具電源、 PWMライトコントローラー(LLC-PLC-A)の他に、 PWMライトコントローラー用のオリレガ30W電源1台、 LLC-PWM5A-LP1(PWM調光ドライバー)が灯具電源と同数必要となります。




  ※ 1　「＋」と「－」が逆で接続されていると故障します。
  ※ 2　DIP スイッチB をMODE ① で使用してください。「ON/OFF ができない」「調光反転してしまう」場合はDIP スイッチの切り替え後、一次側の電源を切り入電し直して下さい。
  ※ 3　LED 灯具の接続台数は各商品ページの「電源の選定」をご参照ください。また、共通仕様の「最大直列連結数」で系統分けしてください。

• Q.

  他社製品の調光コントローラーを使用し、Luci製品の調光は可能ですか？

  マッチング可能な製品の一覧表をご確認ください。
  それ以外の製品については、灯具+PWMドライバー+DC電源を貸し出しておりますのでお問い合わせください。

  • カタログPDFデータはこちら
• Q.

  リード線の先がコネクタ仕様の商品は、コネクタを切断して使用しても良いですか？

  コネクタ仕様の商品は、コネクタ仕様のままご使用ください。専用の電源コードを必須でご購入いただいています。
  コネクタ部を切断した場合は、製品保証の対象外となります。
  また、接触不良などの不具合を起こす可能性もあります。ご注意ください。

• Q.

  保証期間を教えてください。

  保証期間は商品お買い上げ日（お引き渡し日）より3年間です。
  ３年保証対象商品は下記表のとおりです。
  ※保証の例外として、24時間連続使用など、1日20時間以上の長時間使用の場合は、上記の半分の期間とします。
  ※下記記載の無い型番商品につきましては、保証期間は商品お買い上げ日(お引き渡し日)より1年間となります。
  ※製品により3年保証開始年が異なります。詳細はお問い合わせください。

  ３年保証対象商品

  • LSXAU-＊-100-＊-DF-I / シルクス 100V
  • LFPAU25-＊-100-＊-CL-I / パワーフレックス 100V CF
  • LRMUS-T＊＊-＊-DF-I-＊ / リミット us
  • LRMKK-T＊＊-＊-DF-I-＊ / リミット kk
  • LRMSM-T＊＊-＊-DF-I-＊ / リミット sm
  • LRMMR-T＊＊-＊-DF-I-＊ / リミット mr
  • LRMSA-T＊＊-＊-DF-I-＊ / リミット sa
  • LRMSK-T＊＊-＊-DF-I-＊ / リミット sk
  • LRMZE-T＊＊-＊-DF-I-＊ / リミット zen
  • LRMHS-T＊＊-＊-DF-I-＊ / リミット hs
  • LRMLE-T＊＊-＊-DF-I-＊ / リミット lens
  • LRM＊-T＊S-＊-DF-I-6(P) / リミット ペンダント仕様
  • LRF-T＊＊-＊-DF-＊-＊ / リミット フレックス
  • LRFS-T＊＊-＊-DF-＊-4 / リミット フレックス S
  • LSXK-＊-＊-DF-I-10 / シルクス K
  • LSXWK-＊-＊-DF-I-10 / シルクス ワイド K
  • LCEY-＊-＊-DF-I-15 / クレイド Y
  • LCELY-＊-＊-DF-I-15 / クレイド lens Y
  • LREY-＊-＊-DF-I-21 / レクタ Y

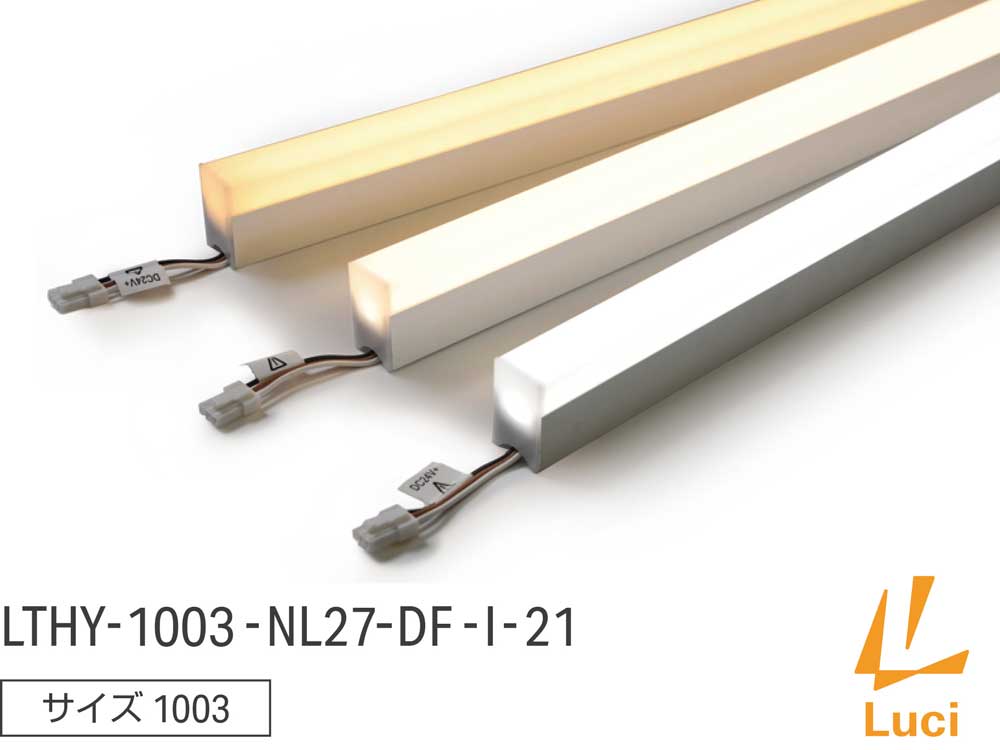

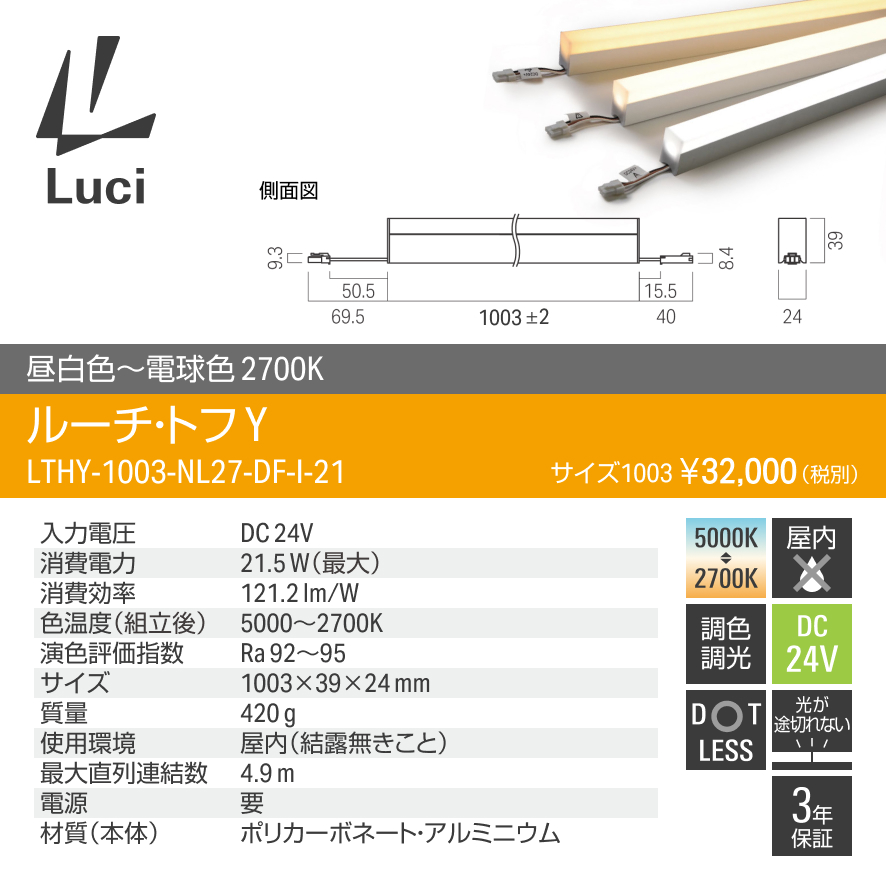

  • LTHY-＊-NL27-DF-I-21 / トフ Y
  • LFP20-T＊＊-＊-＊-＊ / パワーフレックス 特注品 20mmピッチ
  • LFP30-T＊＊-＊-＊-＊ / パワーフレックス 特注品 30mmピッチ
  • LFPEX20-T＊＊-＊-＊-＊ / パワーフレックス EX 特注品
  • LFTF10-T＊＊-＊-＊-＊ / フラットフレックス F 特注品
  • LFPA20-0960-＊-CL-I / パワーフレックス アルファ
  • LFXF10-T＊＊-＊-＊-＊ / フレックスアルファ F 特注品
