LRFTH-T RENEWAL

リミットフレックストフ

2026年8月よりチューブの仕様を変更しました。
調色×ドットレステープライト
2300K～4200Kまでシーンに合わせた調色・調光が可能
25mm～4000mm, 160サイズ展開で短納期
パワーフレックストフ特注品（LFPTH-T）、パワーフレックストフ（LFPTH）の後継品

LRFTH-T

リミットフレックストフ

基本情報
Instagram
取付パターン
ダウンロード
取付方法
よくあるご質問

基本情報

型番

LRFTH-T1000W-L27-DF-I-12

¥24,000／本

詳細を選択

サイズ

リード線

S : 片側
W : 両側

光源色

（実発光色）

NL24:5000K（4200K）～2400K（2300K）

耐候仕様

ヒント

耐候仕様

屋内仕様・防滴仕様でリード線の末端部が変わります

I：屋内
O：防滴

リード線末端

ヒント

リード線末端

リード線の末端部を2種から選べます

バラ線仕様
C：コネクタ仕様

製品スペックサイズ1000光源色NL24のとき

入力電圧

DC24V
消費電力

W
外形寸法
光源色（実発光色）
最大直列連結数

4m
電源

要
調光

可
使用環境

特注内容による　屋内・防滴（結露無きこと）
材質

シリコン
付属品

屋内：アウターキャップB

Instagram

取付パターン

直線状／ビス留め／レール
- 取付方法を見る
- ダウンロード(DXF)
- 1リミットフレックス用取付レール1000

  LRF-RL1000

  ¥2,000/980mm

  直線状に設置
  マグネット取付可能：レール用マグネットセット
直線状／ビス留め／レール／半屋外
- 取付方法を見る
- ダウンロード(DXF)
- 2リミットフレックス用取付アルミレール1000

  LRF-RL1000-AL

  ¥2,500/980mm

  直線状に設置
  マグネット取付可能：レール用マグネットセット
直線状／マグネット取付／レール
- 取付方法を見る
- ダウンロード(DXF)
- 1リミットフレックス用取付レール1000

  LRF-RL1000

  ¥2,000/980mm

  直線状に設置
  マグネット取付可能：レール用マグネットセット
- 7レール用マグネットセット

  MG-R

  ¥3,000/1袋4セット入り

  レールをマグネットで設置する際に使用
  ※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
直線状／マグネット取付／レール／半屋外
- 取付方法を見る
- ダウンロード(DXF)
- 2リミットフレックス用取付アルミレール1000

  LRF-RL1000-AL

  ¥2,500/980mm

  直線状に設置
  マグネット取付可能：レール用マグネットセット
- 7レール用マグネットセット

  MG-R

  ¥3,000/1袋4セット入り

  レールをマグネットで設置する際に使用
  ※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
直線状／ビス留め／レール／カバーあり（下・縦向き時推奨）
- 取付方法を見る
- ダウンロード(DXF)
- 1リミットフレックス用取付レール1000

  LRF-RL1000

  ¥2,000/980mm

  直線状に設置
  マグネット取付可能：レール用マグネットセット
- 5リミットフレックス用レールカバー1000

  LRF-C1000

  ¥1,500/980mm

  レール使用時灯具固定用
  灯具を取付レールに固定
直線状／半屋外／ビス留め／レール／カバーあり（下・縦向き時推奨）
- 取付方法を見る
- ダウンロード(DXF)
- 2リミットフレックス用取付アルミレール1000

  LRF-RL1000-AL

  ¥2,500/980mm

  直線状に設置
  マグネット取付可能：レール用マグネットセット
- 5リミットフレックス用レールカバー1000

  LRF-C1000

  ¥1,500/980mm

  レール使用時灯具固定用
  灯具を取付レールに固定
直線状／マグネット取付／レール／カバーあり（下・縦向き時推奨）
- 取付方法を見る
- ダウンロード(DXF)
- 1リミットフレックス用取付レール1000

  LRF-RL1000

  ¥2,000/980mm

  直線状に設置
  マグネット取付可能：レール用マグネットセット
- 5リミットフレックス用レールカバー1000

  LRF-C1000

  ¥1,500/980mm

  レール使用時灯具固定用
  灯具を取付レールに固定
- 7レール用マグネットセット

  MG-R

  ¥3,000/1袋4セット入り

  レールをマグネットで設置する際に使用
  ※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
直線状／半屋外／マグネット取付／レール／カバーあり（下・縦向き時推奨）
- 取付方法を見る
- ダウンロード(DXF)
- 2リミットフレックス用取付アルミレール1000

  LRF-RL1000-AL

  ¥2,500/980mm

  直線状に設置
  マグネット取付可能：レール用マグネットセット
- 5リミットフレックス用レールカバー1000

  LRF-C1000

  ¥1,500/980mm

  レール使用時灯具固定用
  灯具を取付レールに固定
- 7レール用マグネットセット

  MG-R

  ¥3,000/1袋4セット入り

  レールをマグネットで設置する際に使用
  ※離島への納品の場合、マグネットは航空便が使用できないため、納期に1 週間程のご猶予をいただきます。
直線状／ビス留め／クリップA
- 取付方法を見る
- ダウンロード(DXF)
- 3リミットフレックス用取付クリップA

  LRF-PT-A

  ¥500/1袋5個入り

  灯具を直線状・曲線状に設置
直線状／ビス留め／クリップB
- 取付方法を見る
- ダウンロード(DXF)
- 4リミットフレックス用取付クリップB

  LRF-PT-B

  ¥500/1袋5個入り

  灯具を壁面に直線状・曲線状に設置
横向き曲線状／ビス留め／クリップA
- 取付方法を見る
- ダウンロード(DXF)
- 3リミットフレックス用取付クリップA

  LRF-PT-A

  ¥500/1袋5個入り

  灯具を直線状・曲線状に設置
横向き曲線状／ビス留め／クリップB
- 取付方法を見る
- ダウンロード(DXF)
- 4リミットフレックス用取付クリップB

  LRF-PT-B

  ¥500/1袋5個入り

  灯具を壁面に直線状・曲線状に設置

その他オプション

6リミットフレックス用アウターキャップB

LRF-PT-C

¥200/1袋1個入り

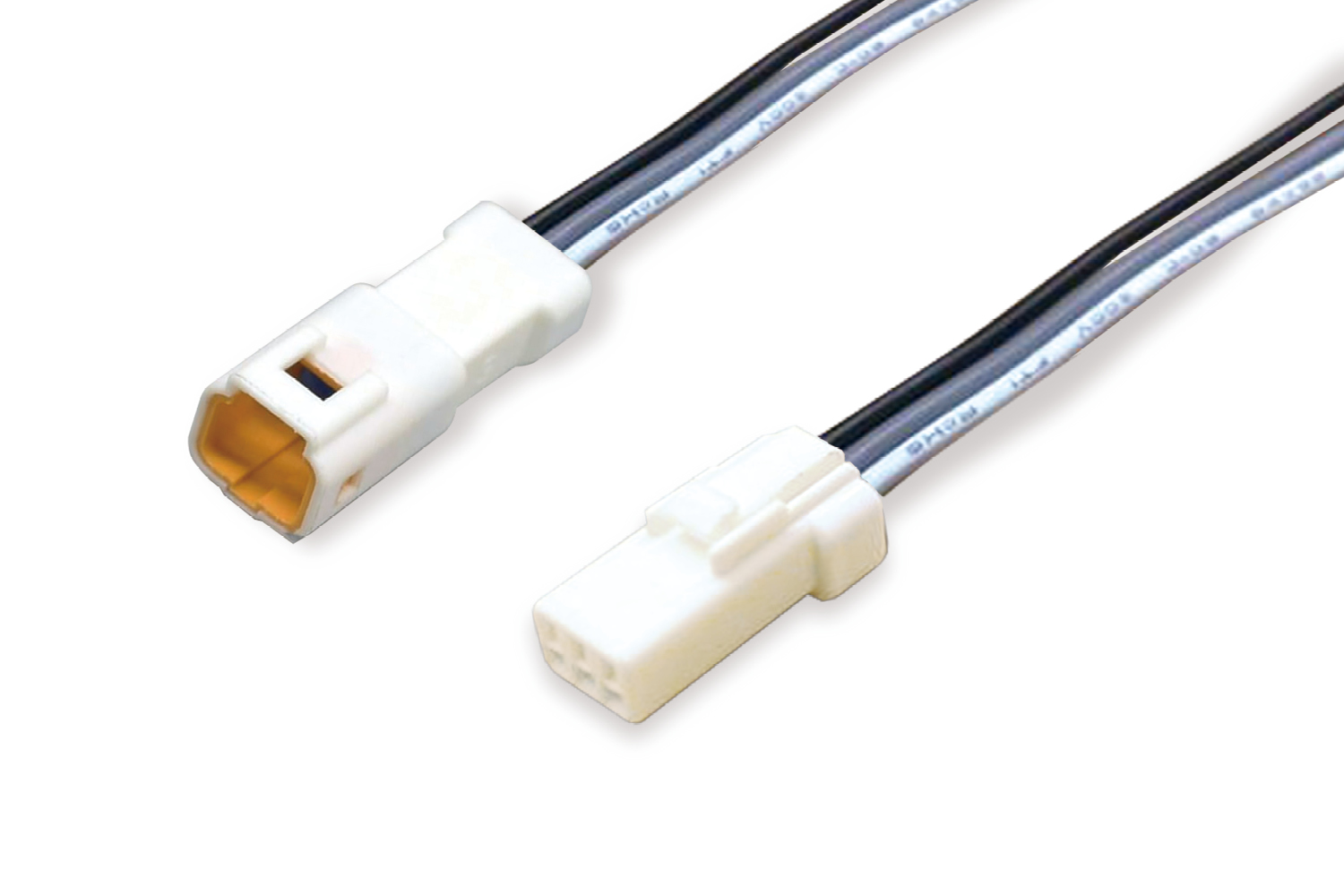

8JWPF3芯コネクタ付電源ケーブル 5000mm

CAD-5000-MTFT-O

¥3,500/本
9リミットフレックス用接着剤

LRF-PPX

¥5,000
10リミット用リード線クリップ

LRM-PT-J

¥500/1袋5個入り

取付方法

灯具を直線状に使用する場合

灯具を曲線状・直線状で使用する場合

よくあるご質問

Q.

調光をしたいのですが、何が必要ですか？

LED灯具の他に下記商品が必要です。

・DC電源
・PWMライトコントローラー(LLC-PLC-A)
・調光ドライバー
・信号増幅器（調光ドライバーを20台以上連結する場合）
・ルーチ・オリレガ 30W 電源（LPSOL-030-24-ND-I）

※灯具電源1台を一括調光、灯具電源2台以上を一括調光の場合で必要部材が異なります。

灯具電源1台で調光する場合の配線

灯具、灯具電源、PWMライトコントローラー(LLC-PLC-A)を挟んで設置いただきます。

※1. 「＋」と「－」を逆で接続すると故障します。
※2. DIP スイッチB をMODE ② で使用してください。「ON/OFF ができない」「調光反転してしまう」場合はDIP スイッチの切り替え後、一次側の電源を切り、入電し直して下さい。
※3. LED 灯具の接続台数は各商品ページの「電源の選定」をご参照ください。また、共通仕様の「最大直列連結数」で系統を分けてください。

灯具電源2台以上で調光する場合の配線

灯具、灯具電源、 PWMライトコントローラー(LLC-PLC-A)の他に、 PWMライトコントローラー用のオリレガ30W電源1台、 LLC-PWM5A-LP1(PWM調光ドライバー)が灯具電源と同数必要となります。

※ 1　「＋」と「－」が逆で接続されていると故障します。
※ 2　DIP スイッチB をMODE ① で使用してください。「ON/OFF ができない」「調光反転してしまう」場合はDIP スイッチの切り替え後、一次側の電源を切り入電し直して下さい。
※ 3　LED 灯具の接続台数は各商品ページの「電源の選定」をご参照ください。また、共通仕様の「最大直列連結数」で系統分けしてください。
Q.

他社製品の調光コントローラーを使用し、Luci製品の調光は可能ですか？
マッチング可能な製品の一覧表をご確認ください。
それ以外の製品については、灯具+PWMドライバー+DC電源を貸し出しておりますのでお問い合わせください。
- カタログPDFデータはこちら
Q.

リミットフレックスシリーズ（LRF／LRFS／LRFTH）を取り付けましたが、光が暗いように感じられます。原因は何でしょうか？

発光面と裏面を逆に取り付けてしまっている可能性があります。
画像の通り、発光面が上側、裏面が下側になるように正しく取り付けてください。
Q.

光源色と灯具組立後の色温度が異なって見えます。

ディフューザーカバー付きの商品（フレックスアーチ 100Vやリミットフレックスシリーズなど）は、
カバーの影響で光源色と灯具組立後の色温度に差が生じる場合がございます。
あらかじめカタログにてご確認ください。
Q.

リード線の先がコネクタ仕様の商品は、コネクタを切断して使用しても良いですか？

コネクタ仕様の商品は、コネクタ仕様のままご使用ください。専用の電源コードを必須でご購入いただいています。
コネクタ部を切断した場合は、製品保証の対象外となります。
また、接触不良などの不具合を起こす可能性もあります。ご注意ください。
