2023.02.20
自動車業界の製造現場では、製品の品質を保つため、塗装工程やボデー工程では精度の高い目視検査が求められています。
そんな検査によく導入されているのが「ゼブラ検査」。照明の映り込みで塗装ブツや凹凸を判別する手法です。
私たちは多くの自動車工場へ赴き、ゼブラ検査がより見やすくなるよう改善提案を行ってまいりました。
塗装やボデーの検査ブースへの導入は、照明設置のレイアウトを考えたり、大きな改修計画が必要となったり、何かと事前準備が必要なもの。
「Luciの照明を試してみたいけど、工程の改修計画が当分ない……」
「ゼブラ検査を導入してみたいけど、勝手が分からない……」
そんな声にお応えし、簡単設置・移動可能な「ゼブラスタンド」をご用意しました。
セブラスタンドは、さらに効率的にゼブラ検査を行える、便利なキットです。
置くだけ簡単！コンセントに挿すだけ！

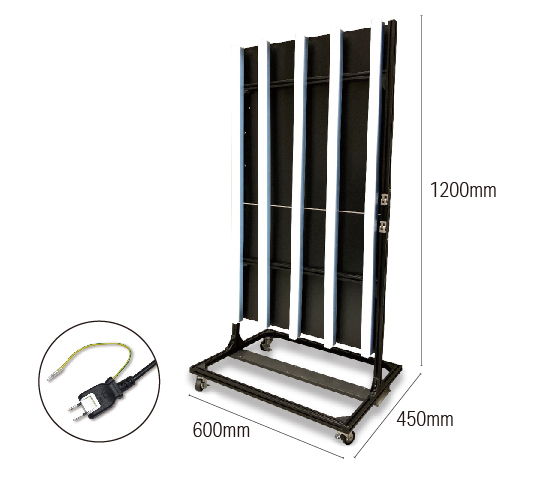

『ゼブラスタンド』
サイズ： W600mm×D450mm×H1200mm
重量: 15kg 程度想定
・灯具、電源、調光コントローラーなど
検査に必要な照明まわりのツールを全て格納
・配線不要！
コンセントに挿すだけで簡単に電力供給
・移動に便利なキャスター仕様
① 映り込みの光がくっきり
ゼブラスタンドに搭載している照明は、スクエア型のLED照明です。
蛍光灯のような発光面が曲面状の照明器具と比較すると、映り込んだ光の境目がくっきりとしています。
これにより、明暗差が生まれ、凹凸やキズの発見率が大きく向上します。
▼ 参考columnはこちら ▼
映り込みくっきり！ 〜照明配光角の重要性〜
② 選べる色温度
ゼブラスタンドに搭載している照明の色温度は全部で4パターンです。
検査環境にベストな色温度のゼブラ照明を設置できます。
・昼白色のみ
・電球色のみ
・昼白色と電球色のミックス
・調色調光（昼白色から電球色まで、1本の灯具でさまざまな色温度を設定可能）
③ これ1台に全て搭載＆コンセントに挿すだけで電力供給可能
灯具・コントローラー・電源の全てをスタンドに搭載した、コンパクトなゼブラ検査キットです。
あちこちにアイテムが散らばらないので、管理も簡単です。
さらに電力共有はコンセントに挿すだけで完結。
電気工事が不要なので、気軽にゼブラ検査をスタートできます。
④ キャスター付きの台座を採用
検査対象への照射角を変えることによって、見えなかった凹凸やキズが見えるようになります。
検査対象を動かすよりも、キャスター付きのゼブラスタンドをさっと移動させるだけで、ベストな照射角に設置できます。
▼ 参考columnはこちら ▼
反射率が低い素材の光を使った目視検査とは？ ～照明の当て方～
いかがでしょうか。「ゼブラスタンド」は
ゼブラ検査をこれからスタートしたい方、ゼブラ検査環境を改善したい方に向けた
Luciの知見を詰め込んだ検査キットです。
ゼブラ検査やLuci製品にご興味のある方はぜひ、この機会にご検討ください。
