反射率が低い素材の光を使った目視検査とは？
～照明の当て方～
光を用いた目視検査が主流となってきていますが、検査対象物全てに、同じマニュアルで検査できるかと言われれば、そうではありません。
光沢がある（反射率が高い）素材と、そうでない（反射率が低い）素材では、照射の効果が異なります。
つまり、対象物の素材によって少しずつアレンジが必要ということです。
今回は、光沢がない（反射率が低い）素材での目視検査についてまとめてみました。

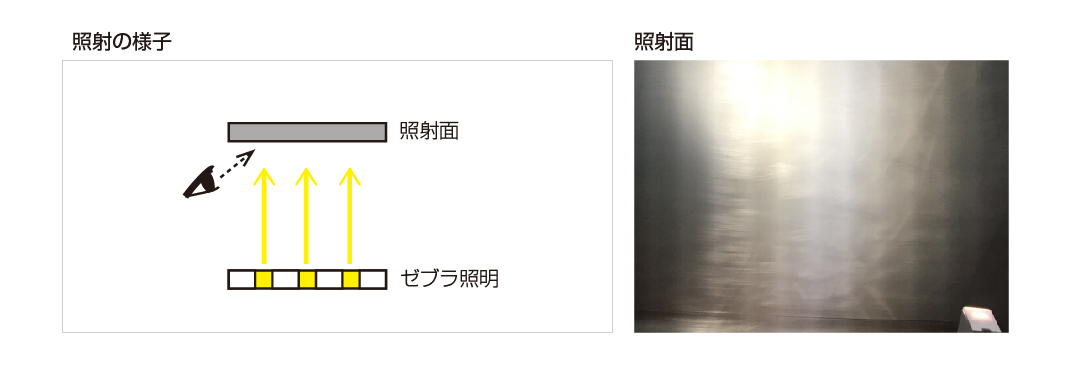

正面から照射したときの照射面
塗装前のボデーを例にしてみましょう。
光沢がある塗装製品とは違い、ボデーや板金素材のものは光の反射率が低く、照明の映り込みがしづらいものです。
正面から照明を照射しても、下図のように映り込みがぼやけてしまいます。
光の映り込みを防止する方法

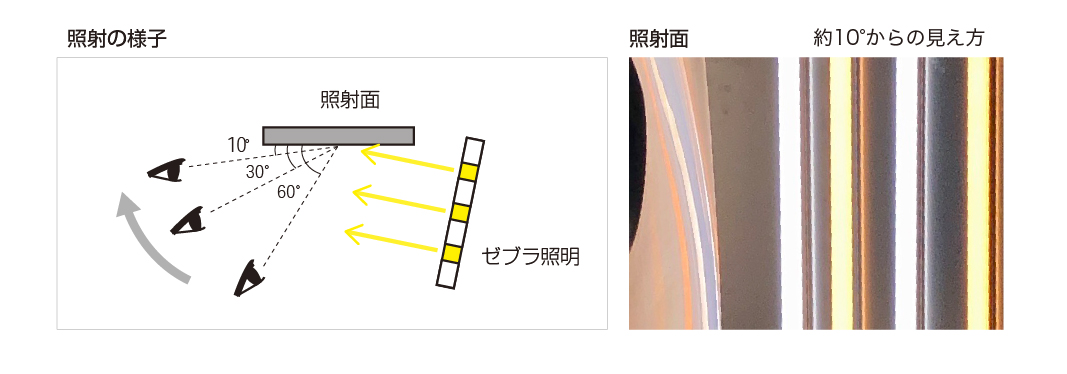

映り込みがぼやける原因は「光が反射する角度」なので、このような素材の製品には、照明に角度をつけて照射することが重要です。
さらに、検査員も照射面から10度くらいの位置にスタンバイします。下図は検査員が約10°の位置からワークを見た画像ですが、細い映り込みが数本見えますでしょうか。
ワークに対し、人も照明も角度をつけることで、光沢がない素材でも不良検出ができるようになります。
さらに、ボデー工程・板金素材にはオレンジ色の照明を推奨しております。
オレンジ色の照明は白色照明に比べ眩しさを抑えられるため、映り込み以外の余計な反射を排除し、より見えやすくすることが可能です。
